Соединительная трубка желоба — компонент системы рекуперации чернил

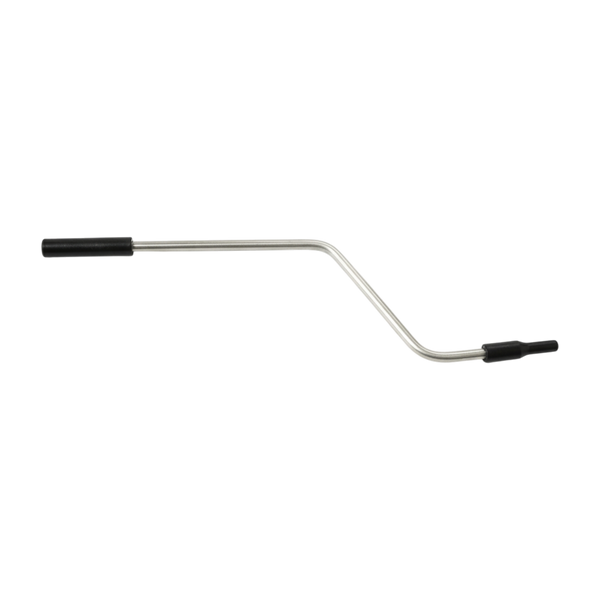

Соединительная трубка желоба DB-063329SP является критически важным элементом гидравлического контура принтеров Domino Ax-Series, отвечающим за бесперебойный возврат неиспользованных капель чернил из печатающей головки обратно в систему. В технологии непрерывной струйной печати (CIJ) желоб играет роль ловушки для капель, которые не были отклонены для формирования символов, а данная трубка обеспечивает их транспортировку под действием вакуума. Специфика работы серии Ax-Series требует идеальной герметичности этого узла, так как любое нарушение проходимости или подсос воздуха приводит к немедленной остановке процесса печати из-за ошибки рекуперации.
Конструктивно трубка изготовлена из специализированного фторполимера, который сочетает в себе высокую химическую стойкость к агрессивным растворителям на основе метилэтилкетона (МЭК) или этанола и необходимую механическую гибкость. В отличие от стандартных магистральных трубок, этот компонент имеет точно рассчитанный внутренний диаметр, что минимизирует сопротивление потоку и предотвращает образование чернильных отложений на внутренних стенках. Толщина стенок подобрана таким образом, чтобы выдерживать постоянное отрицательное давление без деформации или схлопывания канала, что особенно важно при работе оборудования на высоких скоростях в режиме UHS.
Стабильность работы печатающей головки напрямую зависит от состояния этого соединения, так как равномерность отвода чернил влияет на чистоту внутренней полости головки. Если трубка теряет свою эластичность или имеет микротрещины, это вызывает нестабильность вакуума в желобе, что приводит к накоплению чернил вокруг сопла и последующему загрязнению электродов. Использование компонента, точно соответствующего спецификациям Ax150i, Ax350i или Ax550i, позволяет избежать образования чернильного тумана внутри защитного кожуха и гарантирует, что каждая капля, не попавшая на продукт, будет безопасно возвращена в основной бак.
Основными признаками износа трубки желоба являются ее пожелтение, потеря прозрачности или чрезмерная жесткость, возникающая вследствие длительного контакта с химическими реагентами. При длительной эксплуатации без замены материал может стать хрупким, что грозит внезапным разрывом во время вибраций или температурных колебаний в производственном цеху. Также критическим симптомом является замедление процесса запуска принтера, когда системе требуется больше времени для создания стабильного потока рекуперации. Своевременная профилактическая замена этого элемента во время планового сервисного обслуживания предотвращает дорогостоящие простои линии и выход из строя насоса желоба из-за перегрузки.
Установка трубки DB-063329SP должна выполняться с соблюдением радиусов изгиба, предусмотренных инженерными картами Domino, чтобы избежать пережатия канала. Компонент полностью совместим со всей линейкой Ax-Series и интегрируется в существующие фитинги без необходимости дополнительной герметизации. Рекомендуется проводить визуальную проверку целостности соединения при каждой очистке печатающей головки, обращая особое внимание на места крепления к блоку желоба и магистральному коллектору, где механические напряжения наиболее высоки.
