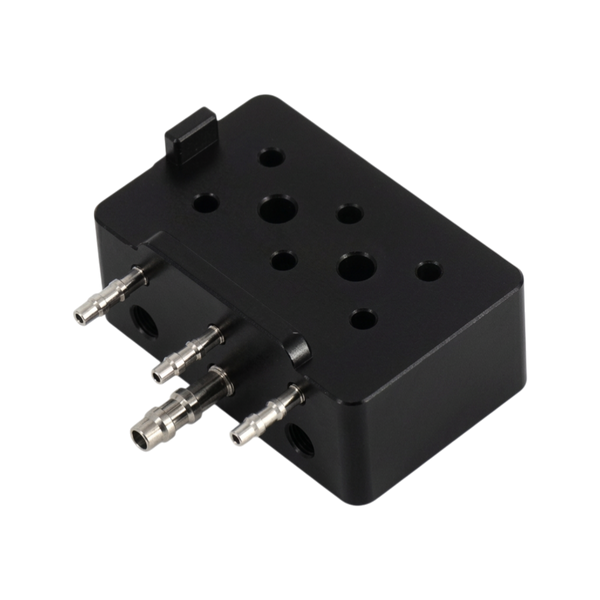

Соединительный блок сопла VB-SHN1463 — узел распределения гидравлических потоков
Соединительный блок сопла (4 трубки) VB-SHN1463 — это критически важный компонент гидравлической системы печатающей головки принтеров Videojet 1000 Series. Он выполняет функцию центрального распределительного узла, обеспечивающего герметичное подключение магистралей подачи рабочих жидкостей непосредственно к узлу сопла. Данный блок интегрируется в конструкцию головки для точного направления потоков чернил и растворителя, что является базовым условием для формирования стабильной и непрерывной струи.
Конструктивно узел представляет собой прецизионный блок с четырьмя интегрированными трубками, изготовленными из высококачественных химически стойких материалов, способных выдерживать постоянное воздействие агрессивных растворителей на основе метилэтилкетона (МЭК) или этанола. Каждая трубка имеет строго выверенный диаметр и угол изгиба для минимизации гидравлического сопротивления и полного предотвращения турбулентности потока жидкости. Высокое качество обработки внутренних каналов блока исключает появление застойных зон, где могли бы накапливаться осадок или подсохшие частицы пигмента чернил.
Этот компонент напрямую влияет на стабильность генерации капель и точность их последующего отклонения, так как любое нарушение герметичности или геометрии каналов приводит к микроскопическим колебаниям давления. Стабильная работа соединительного блока гарантирует отсутствие нежелательного разбрызгивания чернил внутри корпуса головки и обеспечивает высокую четкость маркировки даже при работе на экстремальных скоростях производственного конвейера. Правильное распределение потоков через четыре линии позволяет гидравлической системе эффективно выполнять автоматические процедуры очистки и запуска.
Необходимость замены блока VB-SHN1463 обычно возникает при механических повреждениях трубок, появлении протечек в местах соединений или при критическом внутреннем засорении каналов, которое невозможно устранить стандартной промывкой. Типичными симптомами неисправности являются нестабильная траектория струи, частые ошибки фазы или визуальные следы чернил на внутренних поверхностях печатающей головки. Эксплуатация маркировочного оборудования с поврежденным блоком может привести к короткому замыканию на высоковольтных пластинах отклонения или выходу из строя дорогостоящего сопла.
Данный соединительный блок полностью совместим со всеми моделями линейки Videojet 1000 Series, включая принтеры 1210, 1220, 1510, 1520, 1610, 1620 и их модификации. При установке узла рекомендуется использовать новые уплотнительные кольца и проводить тщательную проверку герметичности всех гидравлических линий под рабочим давлением. Сервисное обслуживание этого узла должно выполняться квалифицированным инженерным персоналом со строгим соблюдением чистоты, чтобы избежать попадания посторонних частиц в систему подачи чернил.
