Гидравлическая стабильность и защита контура: Обратный клапан WB500-0034-110

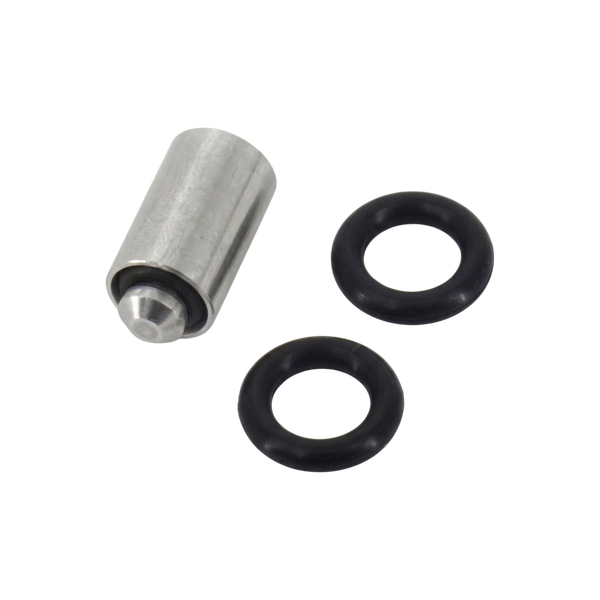

Обратный клапан с артикулом WB500-0034-110 (NON RETURN VALVE) — прецизионный узел, обеспечивающий одностороннюю проводимость чернильной магистрали в промышленных маркираторах Willett и Videojet. Данный компонент является ключевым для поддержания остаточного давления в системе и предотвращения обратного тока расходных материалов во время остановки насоса или выполнения сервисных циклов. Конструкция клапана исключает риск перекрестного загрязнения контуров чернил и растворителя, что критично для сохранения заданной вязкости и чистоты гидравлического блока.
Техническое исполнение и стойкость к агрессивным средам: Изделие разработано для непрерывной работы в среде высокоактивных органических растворителей:
-
Материал корпуса: Выполнен из нержавеющей стали высокой марки, обладающей абсолютной стойкостью к коррозионному воздействию метилэтилкетона (MEK), ацетона и спиртовых соединений. Это гарантирует стабильность геометрии седла клапана и исключает механическое заклинивание плунжера даже при использовании пигментированных чернил.
-
Уплотнительные элементы: В комплект входят два прецизионных кольца (O-rings) из фторкаучука (Viton/FKM). Они обеспечивают абсолютно герметичную посадку клапана в манифольд, препятствуя микроутечкам жидкости и подсосу воздуха, что могло бы вызвать кавитацию в насосной группе.
-
Динамика запирания: Внутренний механизм откалиброван на мгновенное перекрытие канала при изменении вектора давления, что защищает фильтры тонкой очистки и насос от гидроударов и обратного заброса чернил в линию мейкапа.
Совместимость и сервисный регламент: Клапан полностью адаптирован для установки в:
-
Willett 400 series: модели 405, 430, 460.
-
Videojet 43s: маркировочные системы на аналогичной гидравлической платформе.
Замена клапана WB500-0034-110 необходима при обнаружении падения статического давления в системе, «завоздушивании» магистралей или при механическом износе внутреннего запорного элемента.
