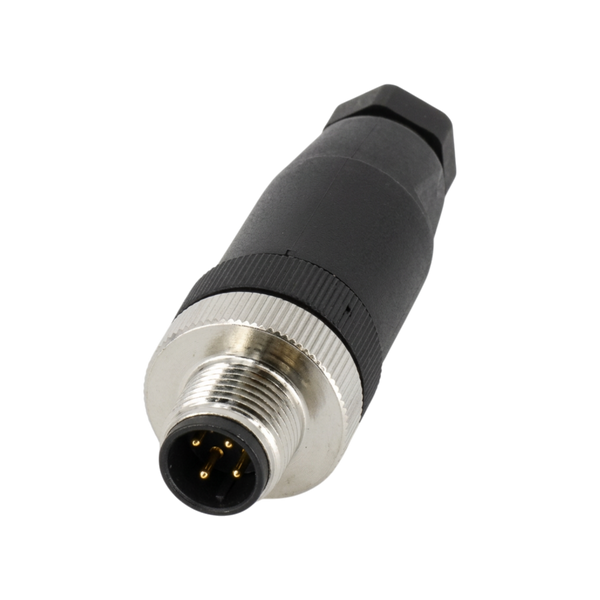

4-контактний DIN-штекер EB-PL2908 для Markem-Imaje 9010-9020-9030-9018-9028
4-контактний DIN-штекер EB-PL2908 виступає критично важливим інтерфейсним компонентом, що відповідає за стабільну комутацію зовнішніх пристроїв з електронною системою принтера. Цей роз'єм використовується для підключення таких вузлів, як валовий енкодер, фотодатчик або сигнальний маячок, безпосередньо до плати інтерфейсів керування. Відсутність надійного контакту в цьому вузлі миттєво призводить до збоїв у синхронізації друку, помилок позиціонування повідомлення на продукті або повної зупинки маркувальної лінії через втрату сигналу тригера.
Конструкція штекера розроблена з урахуванням специфіки промислової експлуатації, де обладнання постійно піддається впливу вібрацій та агресивних випарів розчинників. Корпус виготовлений з діелектричного полімеру з високими показниками механічної міцності, що захищає внутрішні паяні з'єднання від пошкоджень. Чотири контактні піни мають спеціальне покриття, яке мінімізує перехідний опір та запобігає окисленню поверхонь, що особливо важливо для передачі слабкострумових логічних сигналів TTL-рівня. Система гвинтової або фрикційної фіксації (залежно від модифікації гнізда) виключає самовільне роз'єднання під час роботи конвеєра.
- Чотириконтактна конфігурація згідно зі стандартом DIN для передачі живлення та сигнальних імпульсів;
- Стійкість до хімічного впливу метилетилкетону (МЕК) та інших компонентів розчинників;
- Інтегрований хвостовик-розвантажувач для захисту сигнального проводу від переломів у місці вводу;
- Висока точність геометричних параметрів пінів для виключення люфту в роз'ємі;
- Можливість швидкого монтажу та демонтажу під час сервісного обслуговування периферії.
Порівняно зі стандартними роз'ємами загального призначення, цей компонент має підвищений ресурс на кількість циклів з'єднання-роз'єднання без втрати якості сигналу. У принтерах Markem-Imaje серій 9010, 9020, 9030, 9018 та 9028 цей штекер найчастіше застосовується для підключення датчика продукту, де критично важливою є швидкість наростання фронту сигналу. Будь-яка затримка, викликана поганим контактом у штекері, зміщує точку початку друку, що робить маркування невідповідним стандартам якості. Використання перевірених компонентів EB-PL2908 дозволяє уникнути непередбачуваних простоїв лінії, пов'язаних із дефектами кабельних джгутів зовнішнього обладнання.
Штекер також відіграє роль у забезпеченні електромагнітної сумісності системи. Внутрішня конструкція дозволяє правильно розпаяти екран сигнального кабелю, що відводить перешкоди на корпус принтера, запобігаючи хибним спрацьовуванням детектора фази або датчика швидкості. Це особливо важливо на високошвидкісних лініях, де частота імпульсів енкодера сягає кількох кілогерц, і будь-яка наводка може бути сприйнята контролером як додатковий імпульс, що призведе до розтягування або стискання тексту маркування.
