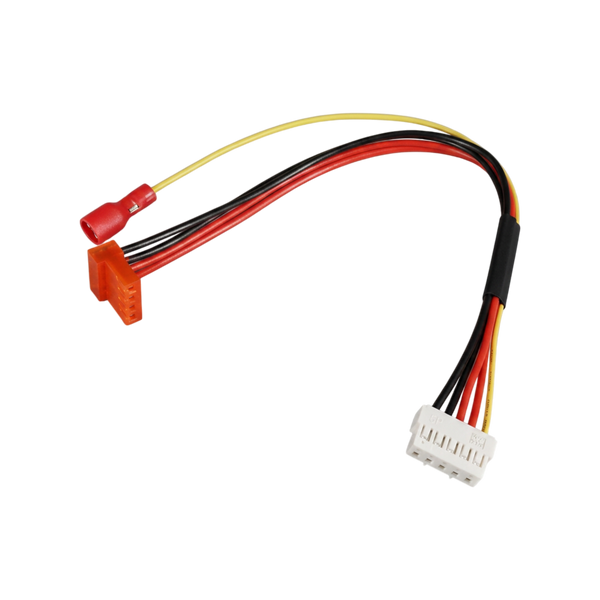

Кабель живлення IPM LB70516 — комутація силових вузлів Linx CJ400/8900
Електричний 5-контактний кабель LB70516 є важливою складовою частиною системи розподілу енергії в краплеструменевих принтерах серій Linx CJ400 та 8900. Цей компонент призначений для з'єднання модуля живлення IPM з двигуном помпи або іншими виконавчими механізмами, забезпечуючи стабільну подачу напруги для їх безперебійної роботи. У складних умовах промислового маркування, де обладнання піддається вібраціям та впливу випарів розчинників, цілісність силової комутації визначає загальну стабільність гідравлічного контуру.
Технічні особливості
Конструкція кабелю розроблена з урахуванням специфіки внутрішнього компонування компактних корпусів Linx. Провідники мають оптимальний переріз для мінімізації втрат напруги при пікових навантаженнях на двигун, а ізоляційний шар стійкий до агресивних компонентів чорнила та промивної рідини. Роз'єми на 5 контактів забезпечують надійну фіксацію, що запобігає розриву електричного ланцюга внаслідок постійної роботи механічних вузлів принтера.
- Стійкість до циклічних теплових навантажень усередині корпусу електроніки;
- Надійна екранізація для запобігання виникненню електромагнітних перешкод у сигнальних лініях;
- Фіксована довжина, що точно відповідає штатним місцям прокладки шлейфів;
- Висока гнучкість провідників, що полегшує монтаж у важкодоступних зонах гідравлічного модуля.
Застосування та обслуговування
Кабель LB70516 встановлюється між платою керування та вузлом двигуна. Знос або пошкодження цього компонента часто проявляються у вигляді нестабільної швидкості обертання помпи, помилок живлення IPM або раптових зупинок процесу друку без видимих причин у гідравліці. Інженери-сервісники рекомендують проводити візуальний огляд кабелю під час кожного планового технічного обслуговування на предмет перетирання ізоляції або окислення контактів у роз'ємах.
Своєчасна заміна пошкодженого кабелю дозволяє уникнути критичних поломок дорожчих електронних плат та забезпечує рівномірний тиск чорнила в системі. Даний компонент повністю відповідає технічним вимогам моделей Linx CJ400 та 8900, що гарантує коректну роботу інтегрованого модуля живлення без ризику короткого замикання.
