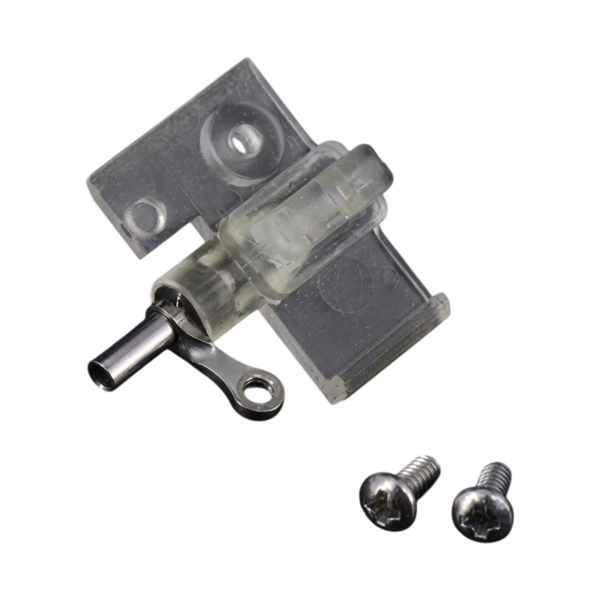

Блок жолоба UHS VB-PL2945 для Videojet EXCEL2000 Series — що це і навіщо
Блок жолоба UHS VB-PL2945 — це спеціалізований прецизійний компонент друкуючої головки, розроблений для експлуатації в надвисокошвидкісних (Ultra High Speed) модифікаціях принтерів Videojet серії EXCEL. Даний вузол виконує критичну функцію збору невідхилених крапель чорнила, які не беруть участі у формуванні маркування, та забезпечує їх повернення в основну гідравлічну систему. Конструкція блоку адаптована до специфічної аеродинаміки швидкісного потоку, де найменша турбулентність може призвести до розбризкування рідини та забруднення внутрішніх елементів головки.
Принцип роботи вузла базується на створенні стабільного вакуумного розрідження безпосередньо в зоні вловлювання струменя після його проходження через пластини відхилення. Блок жолоба UHS жорстко фіксується в корпусі друкуючої головки, забезпечуючи ідеальну співвісність з соплом, що дозволяє вловлювати мікрокраплі чорнила на швидкостях, що значно перевищують стандартні параметри маркування. Внутрішні канали блоку мають спеціальну геометрію, яка мінімізує опір потоку та запобігає утворенню повітряних пробок, що критично важливо для підтримки стабільної в'язкості чорнила в системі рециркуляції.
Важливість цього компонента для надійності обладнання важко переоцінити, оскільки будь-яке відхилення в роботі жолоба призводить до миттєвого накопичення чорнильного нальоту на високовольтних пластинах та зарядному електроді. Це провокує витоки струму, помилки типу EHT Trip та повну зупинку виробничої лінії. Крім того, некоректна робота блоку жолоба UHS викликає надмірне випаровування розчинника через порушення герметичності вакуумного контуру, що негативно впливає на хімічний склад чорнила та загальну якість друку. Використання зношеного або пошкодженого блоку збільшує частоту сервісних зупинок для промивки головки в кілька разів.
- Оптимізована гідродинаміка для роботи в режимах UHS (Ultra High Speed) без ризику розбризкування.
- Висока хімічна стійкість матеріалів до агресивних розчинників на основі МЕК та ацетону.
- Прецизійна обробка вхідного отвору для забезпечення ламінарного потоку чорнила.
- Повна сумісність з вакуумними магістралями принтерів серії EXCEL2000.
Заміна блоку жолоба UHS VB-PL2945 необхідна при виявленні фізичного зносу вхідної кромки, появі сколів або при неможливості видалити застарілі відкладення чорнила методом ультразвукової очистки. Також вузол підлягає заміні при пошкодженні різьбових з'єднань або порушенні геометрії посадкового місця, що заважає точному юстуванню струменя. Регулярний контроль стану цього вузла під час планового сервісного обслуговування є запорукою безперебійної роботи швидкісних ліній маркування.
