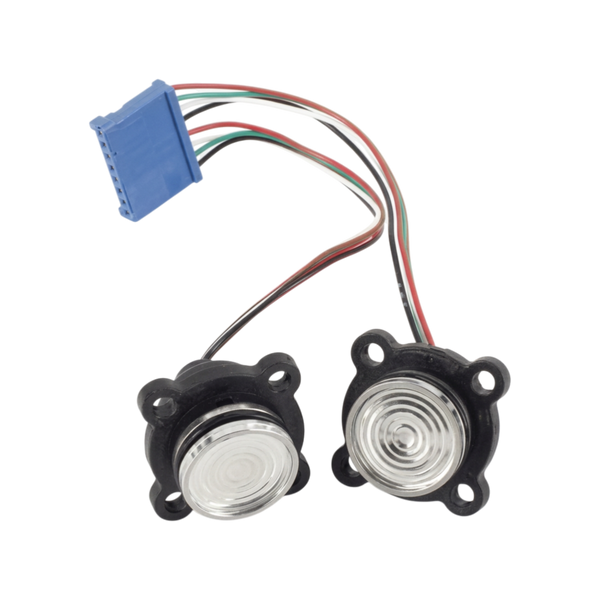

Датчик тиску для принтерів Videojet 1000 Series
Датчик тиску VB-PL0074 — це високоточний вимірювальний компонент, розроблений для безперервного моніторингу робочих параметрів у гідравлічній системі краплеструменевих принтерів Videojet 1000 серії. Він відіграє критично важливу роль у забезпеченні стабільності чорнильного струменя, що є основою для отримання чіткого та якісного маркування на високих швидкостях виробництва.
Призначення та принцип роботи
Основним завданням датчика тиску є перетворення фізичного тиску робочої рідини (чорнила або розчинника) в електричний сигнал, який миттєво передається на материнську плату принтера. На основі цих даних контролер керує роботою насосного вузла, динамічно змінюючи швидкість обертання помпи для підтримки заданого тиску в системі. Це дозволяє компенсувати зміни в'язкості чорнила, викликані коливаннями температури навколишнього середовища, та гарантує, що кожна крапля чорнила потрапить точно у призначене місце на поверхні продукції. Без коректної роботи цього датчика неможливе правильне формування крапель, що призводить до розмиття друку або повної зупинки обладнання з помилкою гідравлічної системи.
Конструкція та матеріали
Датчик VB-PL0074 виготовлений у герметичному корпусі з високоякісних матеріалів, стійких до агресивного впливу промислових розчинників на основі метилетилкетону (МЕК), ацетону та спиртів. Внутрішня вимірювальна мембрана розрахована на тривалу експлуатацію в умовах постійних пульсацій тиску, зберігаючи при цьому високу точність калібрування протягом усього терміну служби. Електричний роз'єм датчика забезпечує надійне з'єднання з кабельним джгутом принтера, мінімізуючи ризик виникнення перешкод або втрати сигналу через вібрації, які є неминучими на промислових лініях.
- Регулярна діагностика: Під час кожного планового технічного обслуговування необхідно перевіряти стан гідравлічних з'єднань біля датчика. Наявність підтікань або застиглого чорнила на корпусі може свідчити про порушення герметичності, що негативно впливає на точність вимірювань та загальну безпеку роботи гідравлічного модуля.
- Контроль чистоти: Слід уникати потрапляння пилу та вологи на електричні контакти роз'єму датчика. Окислення контактів може призвести до спотворення сигналу, що спричинить нестабільну роботу помпи та непередбачувані коливання тиску в друкуючій головці.
- Процедура заміни: При встановленні нового датчика тиску обов'язково потрібно переконатися у відсутності повітряних пробок у магістралі. Після монтажу рекомендується провести процедуру калібрування тиску через сервісне меню принтера, щоб синхронізувати показники нового сенсора з алгоритмами керування чорнильною системою.
Датчик тиску VB-PL0074 повністю сумісний з усіма моделями лінійки Videojet 1000, включаючи принтери 1210, 1220, 1510, 1520, 1610, 1620 та спеціалізовану модель 1710. Своєчасна заміна цього вузла при перших ознаках нестабільності тиску дозволяє уникнути дорогих простоїв виробництва та гарантує безперебійну роботу маркувального обладнання у найскладніших промислових умовах.
