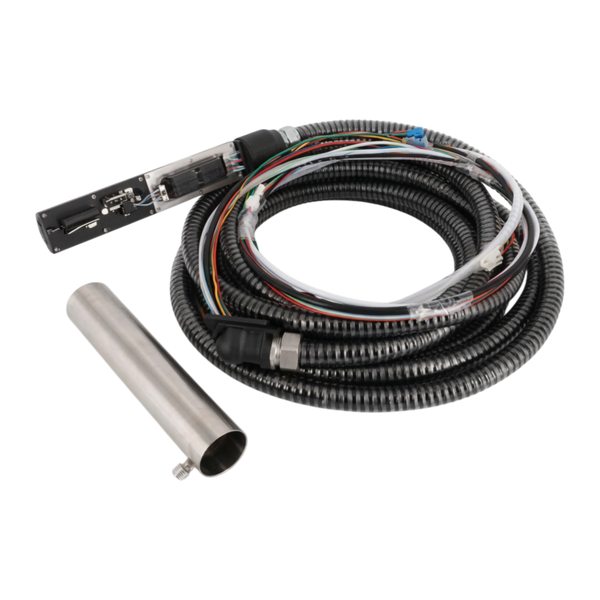

Друкуюча головка VB-SHN2545 — ключовий вузол формування зображення
Друкуюча головка VB-SHN2545 — це основний виконавчий вузол краплеструменевих принтерів Videojet 1000 Series, що відповідає за генерацію чорнильного струменя та точне нанесення маркування на продукцію. Дана модифікація оснащена подовженим шлангокабелем довжиною 6 метрів, що дозволяє монтувати корпус принтера на значній відстані від конвеєрної лінії. Вузол спроектований для роботи з соплом діаметром 60 мкм, що забезпечує оптимальний баланс між витратою чорнила та чіткістю друку дрібних символів.
Конструкція головки об'єднує в собі модуль струминного друку, резонатор, зарядний електрод та високовольтні пластини відхилення, захищені міцним корпусом. Шлангокабель (umbilical) має багатошарову структуру, яка надійно захищає гідравлічні трубки та електричні сигнальні лінії від механічних впливів та агресивного середовища виробничого цеху. Внутрішня система терморегуляції з нагрівальним блоком підтримує стабільну температуру чорнила, що критично для збереження постійної в'язкості та точності польоту крапель.
Стан друкуючої головки безпосередньо визначає якість маркування та загальну ефективність роботи обладнання. Завдяки прецизійній збірці вузла забезпечується ідеальне формування крапель чорнила та їх чітке потрапляння у вузол жолоба (gutter) під час простою або на поверхню об'єкта під час друку. Використання справної головки мінімізує ризик виникнення помилок фази та забруднення внутрішніх компонентів, що дозволяє уникнути частих зупинок для промивки.
Заміна друкуючої головки VB-SHN2545 рекомендується при виявленні непереборних проблем зі стабільністю струменя, механічних пошкодженнях шлангокабелю або зносі внутрішніх каналів, що призводить до розгерметизації. Типовими ознаками несправності є розмитість символів, часті помилки високої напруги (EHT trip) або неможливість автоматичного запуску системи. Своєчасне оновлення цього вузла відновлює заводські параметри друку та продовжує загальний термін експлуатації гідравлічного модуля принтера.
Дана модель головки повністю сумісна з широким модельним рядом Videojet 1000 Series, включаючи принтери 1210, 1220, 1510, 1520, 1610 та 1620. При встановленні нового вузла необхідно провести процедуру калібрування тиску, налаштування модуляції та перевірити центрування струменя відносно сопла та жолоба. Регулярна профілактична очистка головки за допомогою відповідного розчину забезпечить її безперебійну роботу протягом тривалого часу.
