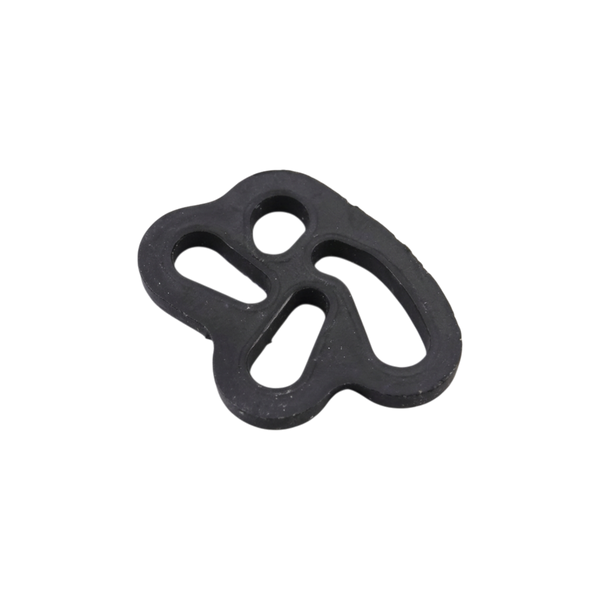

Фасонна ущільнювальна прокладка EB40254 — герметизація вузла сопла
Спеціалізована фасонна ущільнювальна прокладка EB40254 є критично важливим компонентом гідравлічного контуру друкуючої головки принтерів серій 9232, 9410 та 9450. Ця деталь забезпечує надійну ізоляцію та герметичність у місці з'єднання бази модуля клапана сопла з основним колектором головки. Завдяки своїй унікальній формі, вона точно повторює контури каналів, запобігаючи неконтрольованому витоку чорнила або розчинника під високим робочим тиском.
Дане ущільнення встановлюється безпосередньо в посадкове місце бази модуля клапана сопла, де воно піддається постійному впливу агресивних хімічних сполук, що входять до складу витратних матеріалів. Прокладка виконує роль бар'єру, який не дозволяє чорнилу проникати у внутрішні порожнини друкуючої головки, де розташовані електронні компоненти та високовольтні пластини відхилення. Стабільність роботи всієї системи краплеутворення безпосередньо залежить від цілісності цього невеликого, але функціонально важливого елемента.
Переваги використання:
- Специфічна геометрія (у формі квітки) гарантує ідеальне прилягання до складних поверхонь бази, що виключає ризик утворення зон застою чорнила або повітряних пробок у системі.
- Виготовлена з високоякісного еластомеру, стійкого до тривалого впливу метилетилкетону (МЕК), етанолу та пігментних частинок, що запобігає передчасному розбуханню матеріалу.
- Висока здатність до відновлення форми після стиснення забезпечує герметичність вузла навіть після багаторазових циклів вмикання та вимикання принтера, коли тиск у системі змінюється.
- Точно розрахована товщина виробу дозволяє підтримувати правильну відстань між соленоїдом та клапаном, що критично для точного дозування чорнила та стабільної модуляції струменя.
- Запобігає мікропротіканням, які можуть призвести до накопичення висохлого чорнила на критичних вузлах головки, що в результаті позбавляє від необхідності позапланової глибокої очистки.
Інженерам-сервісникам наполегливо рекомендується замінювати прокладку EB40254 при кожному плановому ремонті модуля клапана сопла або при виявленні будь-яких слідів чорнила за межами робочих каналів. Симптомами зносу є втрата еластичності, поява тріщин або деформація країв, що може призвести до падіння тиску в системі та погіршення якості друку. Своєчасна заміна цього компонента є обов'язковою умовою для запобігання залиття друкуючої головки та виходу з ладу високовольтних блоків.
