Комутація кнопки запуску: Кабель WB100-043S-160
Цей двожильний кабель є сполучною ланкою між фізичною кнопкою увімкнення на корпусі принтера та материнською платою. Саме через нього проходить первинний імпульс, який дає команду блоку живлення та процесору на запуск усієї системи. Надійність цього з'єднання визначає, чи зможете ви взагалі "розбудити" обладнання на початку робочої зміни. Відсутність сигналу на цій магістралі робить принтер абсолютно неробочим, навіть якщо всі інші вузли повністю справні.
Втрата контакту та окислення клем

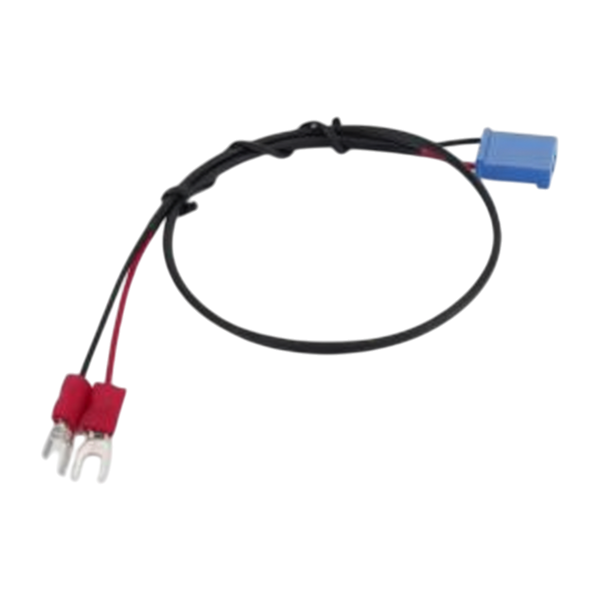

Кабель має на одному кінці пластиковий конектор для материнської плати, а на іншому — вилкові клеми під гвинт або затискач для підключення до самої кнопки. Під впливом постійних виробничих вібрацій ці клеми можуть розхитуватися, що призводить до "деренчання" контактів. Також поширеною проблемою є хімічне окислення мідних жил у місцях заводського опресування через дію агресивних парів метилетилкетону (MEK), що створює опір і блокує проходження низьковольтного сигналу запуску.
Симптоми обриву та правила заміни
Якщо принтер підключений до електромережі, але жодним чином не реагує на натискання кнопки живлення (екран темний, помпа не стартує), а сама кнопка механічно ціла — причиною з високою ймовірністю є обрив цього кабелю. Ремонтувати його скрутками категорично не рекомендується, оскільки нестабільний контакт може викликати раптові та неконтрольовані перезавантаження принтера безпосередньо під час друку. При встановленні нового кабелю WB100-043S-160 важливо максимально щільно затиснути вилкові клеми на контактах кнопки, щоб виключити будь-який люфт.
