Комутація клавіатури: Кабельний джгут WB100-043S-175

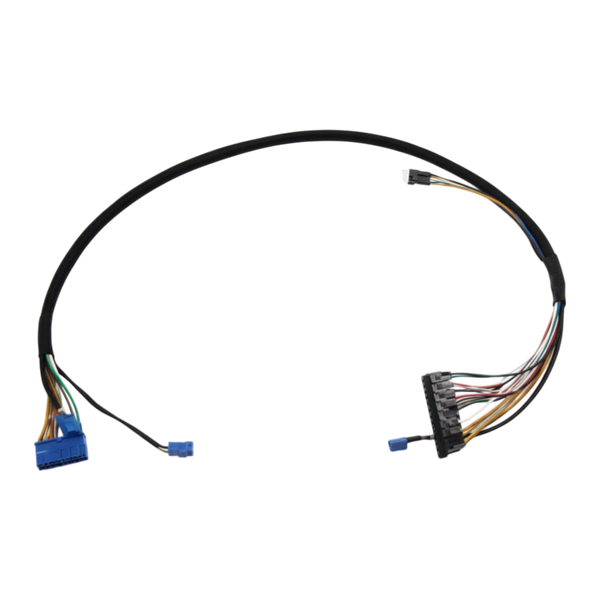

Ця кабельна збірка (джгут) є головною ланкою керування принтером Videojet 43s. Вона з'єднує мембранну клавіатуру, розташовану на передніх дверцятах, із центральною материнською платою. На відміну від крихких плоских шлейфів, цей джгут складається з окремих ізольованих дротів, зібраних у загальну захисну оболонку. Така конструкція забезпечує надійну передачу електричних імпульсів від кожної натиснутої кнопки до процесора, дозволяючи оператору безперебійно керувати принтером.
Механічний знос та обриви дротів
Оскільки передня панель принтера постійно відкривається для обслуговування гідравліки, кабельний джгут регулярно зазнає циклічних згинань. Незважаючи на міцну зовнішню оболонку, з часом внутрішні мідні жили можуть переламуватися в місцях найбільшого натягу або біля самої основи конекторів. Крім того, в умовах виробництва контакти в пластикових колодках можуть окислюватися під дією вологи або парів метилетилкетону (MEK), що призводить до втрати сигналу.
Ознаки пошкодження джгута
Головний симптом несправності джгута WB100-043S-175 — часткова або повна відмова клавіатури. Принтер може вмикатися, екран працюватиме, але команди від кнопок не проходитимуть. Часто буває так, що через обрив лише одного дроту в джгуті перестає працювати конкретна група клавіш (наприклад, тільки цифри або тільки стрілки навігації). Якщо мембранна панель візуально не пошкоджена, саме заміна цього кабелю вирішує проблему "мертвих" кнопок.
Правила монтажу та підключення
Під час демонтажу старого кабелю категорично заборонено тягнути за самі дроти — роз'єднувати контакти потрібно, тримаючись виключно за жорсткі пластикові колодки (синю та чорну). При укладанні нового джгута важливо правильно прокласти його всередині корпусу, залишивши технологічну петлю. Це гарантує, що при максимальному відкритті дверцят кабель не буде натягуватися як струна, що значно подовжить термін його безперебійної служби.
