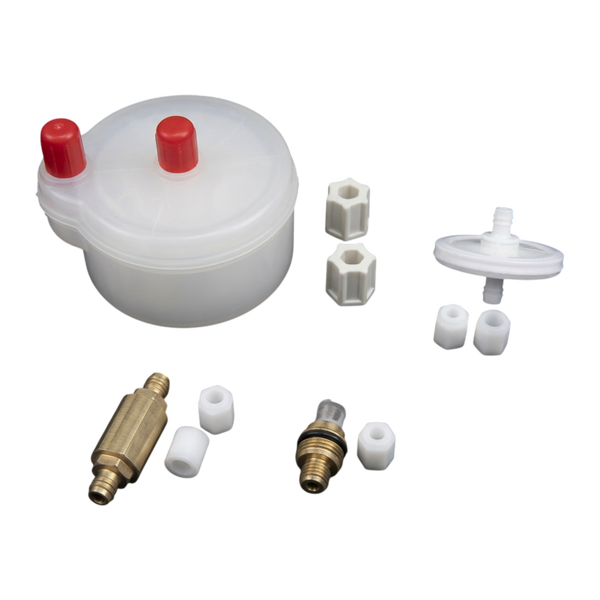

Комплект фільтрів DB-PG0226 — вузол багатоступеневої очистки гідравлічного контуру
Комплект фільтрів DB-PG0226 являє собою набір критично важливих компонентів для підтримки працездатності гідравлічної системи принтерів Domino A-Series. До складу набору входять чотири спеціалізовані фільтруючі елементи, кожен з яких інтегрується у визначену ділянку магістралі для поетапного видалення механічних домішок, мікроскопічних згустків чорнила та сторонніх часток. Використання повного комплекту забезпечує комплексний захист прецизійних механізмів від передчасного зносу та запобігає виникненню критичних помилок у роботі обладнання.
Конструкція кожного елемента базується на використанні хімічно стійкого полімерного корпусу, здатного витримувати тривалий вплив агресивних розчинників на основі метилетилкетону (МЕК) або етанолу. Фільтруючий матеріал має багатошарову структуру з точно каліброваною пористістю, де основний фільтр зазвичай забезпечує тонкість очистки на рівні 10 мкм або 5 мкм. Внутрішня геометрія вузлів спроектована таким чином, щоб забезпечити ламінарний потік рідини та мінімізувати гідродинамічний опір, що критично важливо для стабільної роботи насосного вузла та точного підтримання робочого тиску.
На фізичному рівні робота комплекту фільтрів безпосередньо впливає на стабільність генератора крапель. Чистота чорнильної суміші гарантує безперешкодне проходження струменя крізь сопло та запобігає його деформації або відхиленню, що є запорукою чіткого маркування без розмиття. Крім того, ефективна фільтрація захищає зарядний електрод та пластини відхилення від накопичення чорнильного туману та мікрочастинок, які можуть спричинити коротке замикання або витік високої напруги (ВН). Багатоступенева система затримує навіть найдрібніші волокна та пил, які можуть потрапити в систему під час заправки витратними матеріалами.
Регламентна заміна комплекту DB-PG0226 проводиться під час планового сервісного обслуговування, зазвичай кожні 2000–4000 годин роботи принтера, залежно від умов експлуатації. Основними симптомами вичерпання ресурсу фільтрів є поступове зростання навантаження на помпу, нестабільність в'язкості чорнила та часті засмічення сопла друкуючої головки. Ігнорування термінів заміни призводить до кавітації в помпі та зниження швидкості потоку в жолобі, що робить неможливим коректну рекуперацію чорнила та спричиняє розбризкування рідини всередині головки.
Комплект повністю сумісний з усією лінійкою принтерів A-Series, включаючи моделі A100, A200, A300 та A400. Встановлення компонентів потребує дотримання повної чистоти та перевірки напрямку стрілок потоку на корпусах, щоб уникнути некоректного розподілу тиску. Після заміни фільтрів обов'язково проводиться процедура видалення повітря з системи та калібрування параметрів тиску для забезпечення оптимальної швидкості польоту крапель.
