LCD дисплей 1/4 VGA DA13537 — технічний огляд

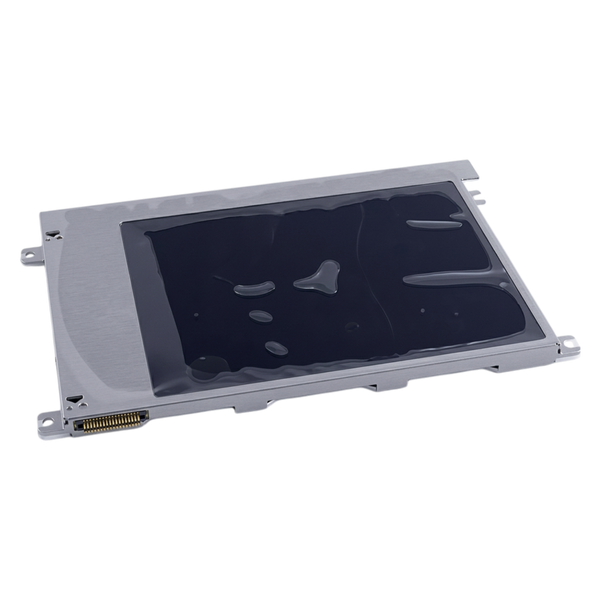

Рідкокристалічний дисплейний модуль DA13537 є основним пристроєм візуального інтерфейсу в маркувальних принтерах Domino A-Series. Цей компонент забезпечує двосторонню комунікацію між оператором та системою, дозволяючи в реальному часі відстежувати критичні параметри роботи гідравлічного вузла, стан чорнильної системи та поточні налаштування друку. Модифікація з подовженими проводами розроблена спеціально для забезпечення гнучкості при монтажі в корпусах з нестандартним внутрішнім компонуванням або при проведенні складних сервісних робіт, де стандартна довжина шлейфа була б недостатньою.
Конструктивно модуль базується на монохромній матриці стандарту 1/4 VGA, що забезпечує чітке відображення текстових символів та графічних піктограм навіть в умовах інтенсивного промислового освітлення. Відмінною рисою даної деталі є посилена ізоляція провідників та спеціальне покриття матриці, що захищає рідкі кристали від впливу парів розчинника, які неминуче присутні в робочій зоні CIJ-принтера. Використання подовжених виводів дозволяє прокладати кабельну трасу в обхід високовольтних блоків (ВН), що мінімізує ризик виникнення електромагнітних перешкод на екрані та запобігає спотворенню даних при передачі сигналу від материнської плати.
Технічні характеристики та переваги:
- Стандарт роздільної здатності 1/4 VGA — оптимальний баланс між енергоспоживанням та деталізацією інтерфейсу керування.
- Модифікована довжина проводів — спрощує підключення до плати в умовах обмеженого простору всередині корпусу A-Series.
- Стійкість до агресивного середовища — захисний шар екрана запобігає деградації пікселів під впливом метилетилкетону (МЕК) та інших компонентів розчинника.
- Широкий температурний діапазон — стабільна робота рідких кристалів при нагріванні внутрішніх компонентів принтера під час тривалих циклів друку.
У загальній архітектурі принтера дисплей інтегрується безпосередньо в передню панель і з'єднується з материнською платою через спеціалізований роз'єм. Він відіграє критичну роль у діагностиці, оскільки саме через цей вузол інженер отримує коди помилок, дані про в'язкість чорнила та тиск у системі. Будь-яка несправність екранного модуля робить експлуатацію обладнання неможливою, оскільки оператор втрачає контроль над процесом запуску, зупинки та промивки друкуючої головки.
Рекомендації щодо обслуговування:
- Очистка поверхні дисплея має проводитися виключно м'якими серветками без використання абразивних речовин, щоб уникнути появи подряпин, які погіршують читабельність.
- При монтажі модуля з подовженими проводами необхідно стежити за радіусом вигину кабелю, уникаючи гострих кутів та перетискання металевими елементами шасі.
- Рекомендується перевіряти надійність фіксації роз'єму на платі при кожному плановому сервісному обслуговуванні, оскільки вібрація від роботи насосного вузла може призвести до послаблення контакту.
Даний дисплейний модуль сумісний з широким спектром моделей лінійки A-Series і призначений для професійної заміни в авторизованих сервісних центрах. Точна відповідність специфікації 1/4 VGA гарантує коректне відображення прошивки без необхідності додаткового калібрування програмного забезпечення.
