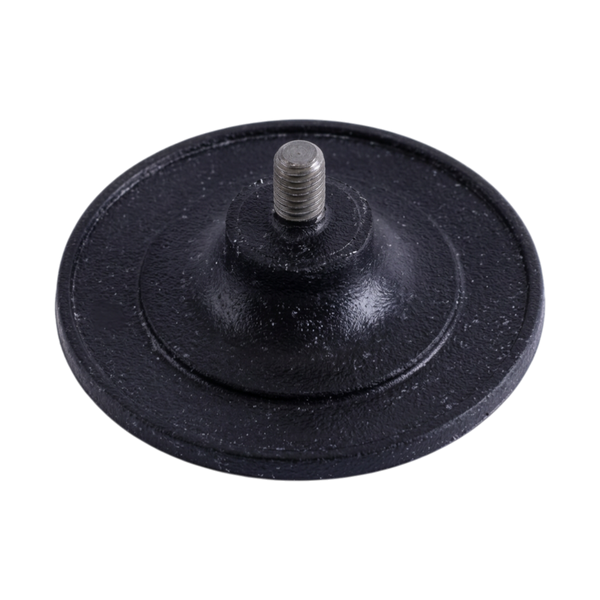

Мембрана помпи жолоба VB-PY0793 для принтерів Videojet 1000 Series
Мембрана VB-PY0793 є ключовим робочим елементом вакуумної помпи жолоба, що використовується в промислових краплеструменевих принтерах Videojet 1710 з двома друкуючими головками. Дана деталь забезпечує необхідну амплітуду руху для створення розрідження, яке дозволяє ефективно повертати невикористане чорнило з жолоба назад у систему рециркуляції.
Призначення та принцип роботи
У системі Videojet 1710, яка спеціально розроблена для роботи з пігментованими чорнилами, помпа жолоба відіграє критичну роль у запобіганні засміченню та забезпеченні безперервного циклу циркуляції рідини. Мембрана безпосередньо контактує з агресивним середовищем та механічно деформується під час кожного циклу роботи помпи, створюючи вакуум для всмоктування крапель, що не потрапили на продукт. Стабільність роботи цього вузла критично важлива для підтримки чистоти друкуючої головки та запобігання виливу чорнила за межі системи вловлювання, що особливо важливо в двоголовкових конфігураціях з підвищеною витратою потоку.
Конструкція та матеріали
Виріб виготовлено зі спеціалізованого хімічно стійкого еластомеру, здатного витримувати тривалий вплив розчинників та абразивних часток пігменту без втрати еластичності та появи тріщин. Конструкція мембрани передбачає посилену центральну частину для надійного кріплення до штока приводу та гнучкі краї для забезпечення максимального ходу та повної герметичності робочої камери помпи. Висока точність геометричних параметрів гарантує повну сумісність з корпусом помпи та виключає підсмоктування повітря або витік робочої рідини під час інтенсивної експлуатації.
- Регулярна перевірка стану мембрани під час планового технічного обслуговування дозволяє уникнути раптової зупинки принтера через втрату вакууму в системі рециркуляції та забруднення головки.
- При заміні мембрани необхідно ретельно очистити внутрішні порожнини корпусу помпи від залишків підсохлого чорнила та пігменту, щоб запобігти передчасному механічному зносу нової деталі.
- Своєчасна заміна даного компонента запобігає потраплянню чорнила в механічну частину приводу помпи, що може призвести до виходу з ладу всього насосного вузла та дорогого ремонту.
Мембрана VB-PY0793 розроблена спеціально для двоголовкових конфігурацій моделі Videojet 1710, де навантаження на систему повернення чорнила є підвищеним через роботу двох трактів одночасно. Рекомендується проводити заміну згідно з регламентом сервісного обслуговування або при перших ознаках зниження ефективності всмоктування в жолобі (Gutter).
