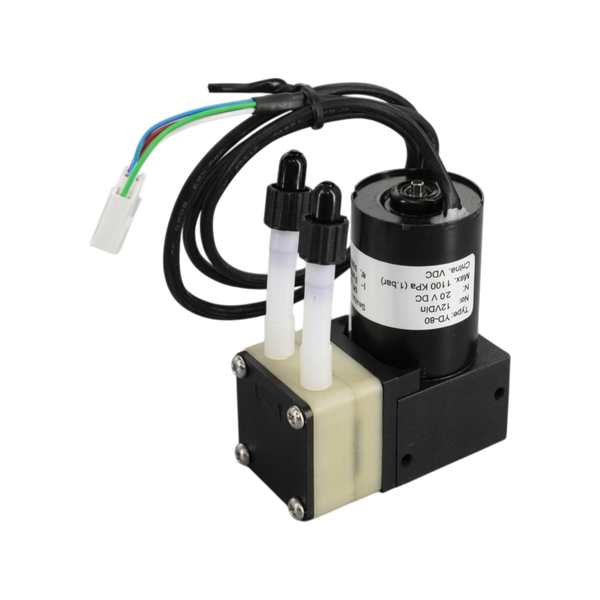

Мембранна помпа відновлення VB-HMN0370 — ключовий вузол системи циркуляції чорнила
Мембранна помпа відновлення VB-HMN0370 є критично важливим компонентом гідравлічної системи промислових маркувальних принтерів Videojet 1580, що входять до розширеної лінійки 1000 Series. Цей вузол відповідає за створення необхідного розрідження в жолобі (гаттері) друкуючої головки для ефективного всмоктування крапель чорнила, що не були використані в процесі формування символів. Завдяки роботі цієї помпи забезпечується безперервна циркуляція витратних матеріалів, що дозволяє значно знизити їх споживання та підтримувати чистоту всередині друкуючої головки. Вона інтегрується безпосередньо в загальну схему керування потоками рідини, забезпечуючи стабільність роботи всього маркувального комплексу в режимі реального часу.
Конструкція помпи базується на мембранному принципі дії, що повністю виключає прямий контакт механічних частин приводу з агресивним середовищем чорнила або розчинника. Корпус вузла виготовлений з високоякісних хімічно стійких полімерів, здатних витримувати тривалий вплив розчинників на основі метилетилкетону (МЕК) або етанолу без деградації матеріалу. Внутрішня еластична мембрана та прецизійна система клапанів розраховані на мільйони циклів спрацьовування, забезпечуючи точне дозування та стабільний рівень вакууму навіть при високих швидкостях друку. Технічна особливість даного вузла полягає у його здатності працювати в режимі постійних пульсацій без втрати герметичності, що є критичним для запобігання витокам чорнила всередині корпусу принтера.
Справність мембранної помпи відновлення безпосередньо впливає на якість маркування та загальну гігієну робочого місця навколо конвеєрної лінії. Якщо помпа не забезпечує достатнього рівня розрідження, невідхилені краплі чорнила не потрапляють у жолоб, а накопичуються на внутрішніх поверхнях друкуючої головки або розбризкуються на продукцію, створюючи брак. Це неминуче призводить до швидкого забруднення зарядних та відхиляючих електродів, виникнення помилок високої напруги (EHT trip) та вимушеної зупинки виробничої лінії для проведення позапланової очистки. Стабільна робота помпи гарантує правильну траєкторію польоту крапель та ідеальну чистоту друкуючої головки протягом тривалих робочих змін.
Ресурс мембранної помпи обмежений природним фізичним зносом еластичних елементів, які з часом втрачають свою пружність або можуть отримати мікротріщини. Основними симптомами несправності є поява системних повідомлень про помилку "Gutter Clog" (засмічення жолоба) або "Ink Pressure Low", а також видиме накопичення чорнила в нижній частині друкуючої головки під час роботи. У разі виявлення зниження ефективності всмоктування або появи сторонніх шумів під час роботи двигуна помпи, вузол підлягає негайній заміні для запобігання пошкодженню інших частин системи. Експлуатація принтера зі зношеною помпою може призвести до критичного забруднення гідравлічного модуля та необхідності дорогого капітального ремонту всього обладнання.
Дана помпа повністю сумісна з моделями Videojet 1580 та іншими апаратами серії 1000, де використовується аналогічна архітектура системи відновлення чорнила. При встановленні нового вузла рекомендується обов'язково перевірити цілісність підключених трубок та стан фільтрів зворотної лінії для запобігання потраплянню сторонніх часток у новий механізм. Регулярне сервісне обслуговування та своєчасна заміна помпи згідно з регламентом виробника дозволяють уникнути тривалих простоїв обладнання та забезпечують максимальну економічну ефективність використання витратних матеріалів на виробництві.
