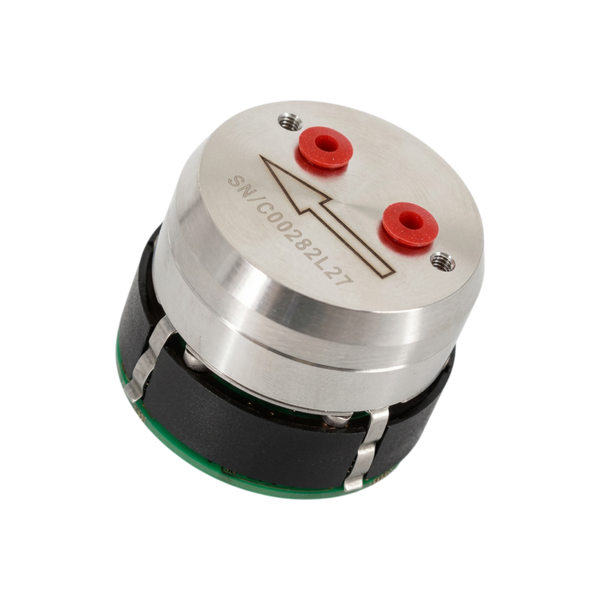

Насосний вузол з двигуном — артикул LB74504
Насосний вузол з двигуном артикулу LB74504 є центральним виконавчим елементом гідравлічної системи краплеструменевого принтера Linx CJ400. На відміну від стаціонарних моделей серій 5900 або 7900, де гідравліка рознесена на окремі блоки, у моделі CJ400 цей вузол інтегрований максимально компактно для забезпечення мобільності пристрою без втрати точності формування струменя. Основне завдання даного компонента полягає у створенні та підтримці стабільного робочого тиску чорнила, що безпосередньо впливає на швидкість польоту крапель та якість маркування на виробничих лініях.
Конструктивно вузол складається з прецизійної помпи та електричного двигуна, з'єднаних через спеціальну муфту, яка нівелює вібрації та забезпечує плавність ходу. Внутрішні деталі помпи виготовлені зі стійких до агресивних розчинників (таких як метилетилкетон або етанол) матеріалів, що запобігає передчасному зносу робочих поверхонь. Принцип роботи базується на примусовому нагнітанні рідини в магістраль друкуючої головки, де критично важливим є відсутність пульсацій, які можуть призвести до розриву струменя або нестабільної фази зарядки крапель.
Що отримуєте:
- Стабільність гідравлічних показників — вузол забезпечує рівномірний потік чорнила без перепадів тиску, що є обов'язковою умовою для чіткого друку дрібних символів та QR-кодів на високих швидкостях.
- Висока стійкість до хімічного впливу — використання спеціалізованих ущільнень та сплавів дозволяє компоненту працювати в постійному контакті з агресивним середовищем розчинників без ризику розгерметизації або корозії.
- Ефективне тепловідведення — конструкція корпусу двигуна розрахована на тривалі цикли роботи в закритому корпусі принтера, що запобігає перегріву чорнила та зміні його в'язкості під час роботи.
- Оптимізоване енергоспоживання — двигун вузла точно синхронізований з платою керування, що дозволяє системі гнучко регулювати потужність залежно від заданих параметрів в'язкості та температури навколишнього середовища.
Встановлення вузла LB74504 вимагає чіткого дотримання регламенту сервісного обслуговування Linx, оскільки після заміни обов'язково проводиться калібрування датчика тиску та перевірка часу польоту струменя. Сервісний інтервал даного компонента залежить від інтенсивності експлуатації та типу використовуваних чорнил, проте регулярна заміна фільтрів попередньої очистки значно подовжує термін служби помпи. Сумісність вузла обмежена серією CJ400, що обумовлено унікальними габаритами та електричними характеристиками роз'ємів підключення.
