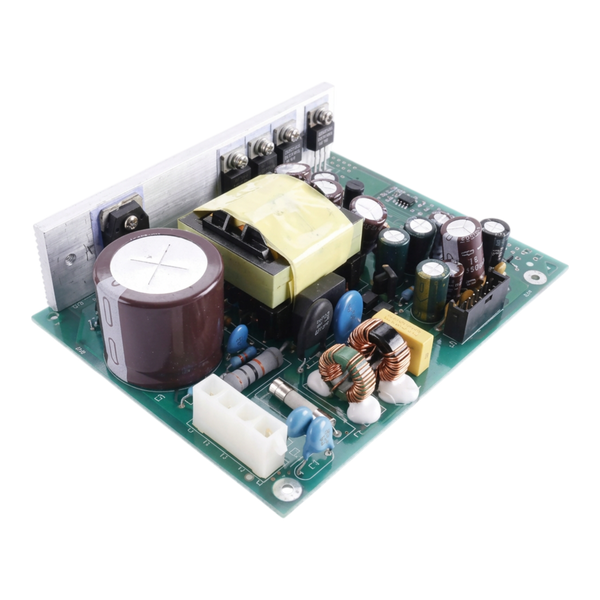

Плата блоку живлення DM36522-PC1270 — енергетичне ядро маркувального принтера
Плата блоку живлення є центральним компонентом електричної системи краплеструменевих принтерів Markem-Imaje серії 9020 та 9030. Вона виконує критичну функцію перетворення вхідної напруги змінного струму на стабілізовані показники постійного струму, необхідні для роботи материнської плати, системи датчиків та виконавчих механізмів. Стабільність цього вузла безпосередньо впливає на точність синхронізації всіх процесів друку, від подачі чорнила до формування крапель у друкуючій головці.
Технічні особливості та архітектура вузла
Конструкція плати розроблена з урахуванням специфіки промислової експлуатації, де обладнання часто працює у режимі 24/7. Вузол базується на багатошаровій друкованій платі з посиленими доріжками для проходження струмів високої потужності. В архітектуру інтегровано кілька каскадів перетворення та фільтрації, що дозволяє нівелювати мережеві перешкоди та короткочасні стрибки напруги, які часто трапляються на виробничих лініях. Особлива увага приділена системі пасивного охолодження компонентів, що запобігає перегріву силових транзисторів та діодних мостів навіть при високій температурі навколишнього середовища.
- Багатоканальна система розподілу живлення для роздільного енергопостачання логічних ланцюгів та силових приводів помпи.
- Вбудовані модулі захисту від короткого замикання на виході, що запобігають пошкодженню дорогої материнської плати.
- Високоякісні електролітичні конденсатори з низьким еквівалентним послідовним опором для мінімізації пульсацій вихідної напруги.
- Компактне розміщення елементів, що дозволяє легко інтегрувати плату у штатний відсік електроніки корпусу принтера.
Застосування та обслуговування
Вузол встановлюється всередині герметичного відсіку електроніки, де він захищений від випарів розчинника та дрібного пилу. Необхідність заміни плати живлення зазвичай виникає при критичних збоях у мережі живлення підприємства або через природне старіння компонентів після тривалого терміну експлуатації. Основними ознаками несправності є відмова принтера вмикатися, раптові перезавантаження під час роботи або помилки ініціалізації високовольтного блоку (ВН). Оскільки плата живить і систему контролю фази, будь-які відхилення у її роботі можуть призвести до розмиття маркування або нестабільної відсічки крапель.
Під час сервісного обслуговування важливо перевіряти стан контактних груп та відсутність слідів термічного впливу на роз'ємах. Плата DM36522-PC1270 повністю сумісна з моделями Markem-Imaje 9020 та 9030, що робить її оптимальним вибором для швидкого відновлення працездатності маркувального обладнання без необхідності складного доопрацювання кріплень або шлейфів.
