Плата блоку живлення для Markem-Imaje 9232/9410/9450 — що це і навіщо

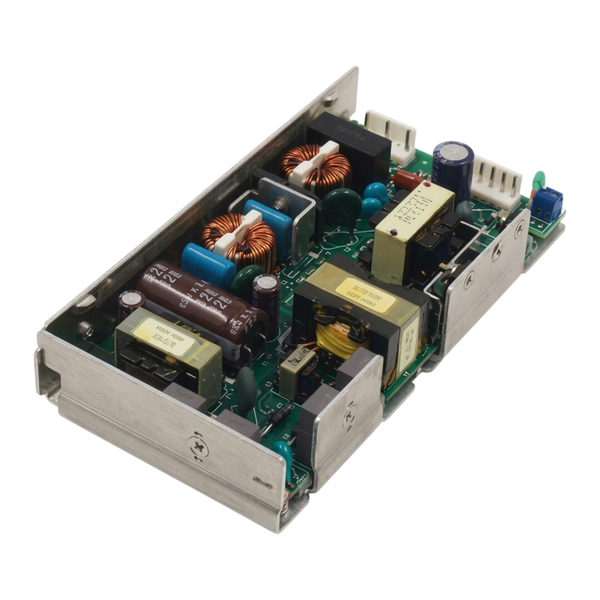

Плата блоку живлення EA-SEN1919 є фундаментальним електронним компонентом, що забезпечує енергопостачання всіх внутрішніх систем промислових маркувальних принтерів серій 9232, 9410 та 9450. Цей модуль виконує роль первинного перетворювача напруги, трансформуючи вхідний струм із загальної мережі у стабільні низьковольтні показники, необхідні для коректної роботи мікропроцесорів, датчиків та виконавчих механізмів. Як деталь із категорії розібраних запчастин, вона проходить ретельну перевірку на цілісність доріжок та працездатність силових компонентів перед повторним встановленням у систему.
Принцип роботи плати базується на імпульсній стабілізації, що дозволяє підтримувати задані рівні напруги навіть при значних коливаннях у зовнішній електромережі підприємства. Плата блоку живлення безпосередньо взаємодіє з материнською платою, подаючи живлення на логічні схеми, а також забезпечує енергією гідравлічний модуль для роботи помп та соленоїдних клапанів. Окремі лінії живлення виділені для друкуючої головки, де енергія використовується для формування крапель та роботи високовольтного блоку живлення (ВН), що критично важливо для точності відхилення струменя чорнила.
Важливість стабільної роботи цього вузла неможливо переоцінити, оскільки будь-які просадки напруги призводять до миттєвої зупинки виробничої лінії або виникнення важкодіагностованих помилок у роботі чорнильної системи. Несправність плати живлення може спричинити вихід з ладу дорогої електроніки, включаючи материнську плату або дисплейну панель, через виникнення перенапруги на вихідних каскадах. Якісне живлення є запорукою того, що всі параметри друку, від в'язкості чорнила до частоти модуляції сопла, залишатимуться в межах норми протягом усієї робочої зміни.
- Багатоканальна архітектура вихідної напруги для роздільного живлення логіки та силових приводів
- Вбудована система захисту від короткого замикання та перевантаження по струму на кожній лінії
- Ефективна схема пасивного охолодження силових транзисторів для роботи в умовах високих температур
- Наявність спеціалізованих роз'ємів для швидкого підключення до шлейфів серії 9232/9410/9450
Заміну плати блоку живлення слід проводити при виявленні ознак термічного пошкодження компонентів, здутті електролітичних конденсаторів або у випадках, коли принтер самовільно перезавантажується під час запуску помпи. Рекомендується перевіряти стан контактних груп та відсутність пилу на поверхні плати під час кожного планового сервісного обслуговування. Цей компонент повністю сумісний з обладнанням серій 9232, 9410 та 9450, що дозволяє оперативно відновити працездатність маркувальника без необхідності складної адаптації системи.
