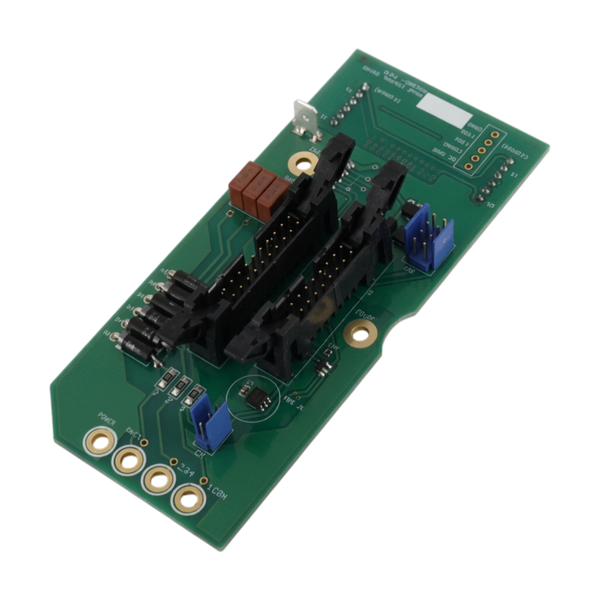

Плата чорнильного модуля VB-SKN1059 для принтерів Videojet 1000 Series
Плата чорнильного модуля VB-SKN1059 — це інтелектуальний центр керування гідравлічною системою, розроблений спеціально для краплеструменевих принтерів Videojet 1000-ї серії. Даний електронний вузол встановлюється безпосередньо всередину чорнильного модуля (Ink Core) і забезпечує повну синхронізацію роботи всіх внутрішніх компонентів, що відповідають за циркуляцію та підготовку робочої суміші.
Призначення та принцип роботи
Основна функція плати VB-SKN1059 полягає в управлінні виконавчими механізмами чорнильного модуля, такими як соленоїдні клапани та нагнітальна помпа. Вона обробляє сигнали від датчиків рівня, тиску та в'язкості в режимі реального часу, дозволяючи системі автоматично підтримувати задані параметри чорнила незалежно від зовнішніх умов. Плата відповідає за точне дозування розчинника при корекції в'язкості, що є критично важливим для формування стабільної краплі та забезпечення високої якості маркування на високих швидкостях конвеєра.
Завдяки вбудованим алгоритмам контролю, плата чорнильного модуля запобігає перегріву гідравлічних вузлів та сигналізує про необхідність сервісного обслуговування при відхиленні робочих показників від норми. Вона інтегрується в загальну інформаційну шину принтера, передаючи дані на материнську плату для відображення актуального стану системи на панелі оператора.
Конструкція та матеріали
Плата виготовлена на базі високоякісного багатошарового текстоліту, що має підвищену стійкість до термічних навантажень та вібрацій, які виникають під час роботи промислового обладнання. Всі електронні компоненти захищені спеціальним ізоляційним шаром (конформним покриттям), який надійно оберігає доріжки та паяні з'єднання від агресивного впливу парів розчинника (мейкапу) та випадкових бризок чорнила, що часто зустрічаються всередині гідравлічного відсіку.
Роз'єми для підключення шлейфів та кабелів мають посилену конструкцію та механічні фіксатори, що виключає можливість втрати контакту через вібрацію. Точність виготовлення друкованої плати гарантує повну сумісність із посадковими місцями всередині корпусу чорнильного модуля типу V (1610DH).
- Монтаж плати повинен виконуватися виключно при вимкненому живленні принтера з обов'язковим використанням антистатичного браслета, оскільки мікропроцесорні компоненти чутливі до статичної електрики.
- При заміні вузла необхідно перевірити цілісність ущільнювальних елементів корпусу чорнильного модуля, щоб запобігти потраплянню рідини на електронні компоненти нової плати.
- Після встановлення рекомендується провести повний цикл тестування гідравлічної системи через сервісне меню для перевірки коректності зчитування даних з усіх датчиків модуля.
Плата чорнильного модуля VB-SKN1059 сумісна з моделями Videojet 1610DH та іншими пристроями серії, що використовують чорнильні модулі типу V (E Type). Вона є незамінною при відновленні працездатності принтера у випадках виходу з ладу електроніки через електричні перепади або фізичне пошкодження внутрішніх комунікацій модуля.
