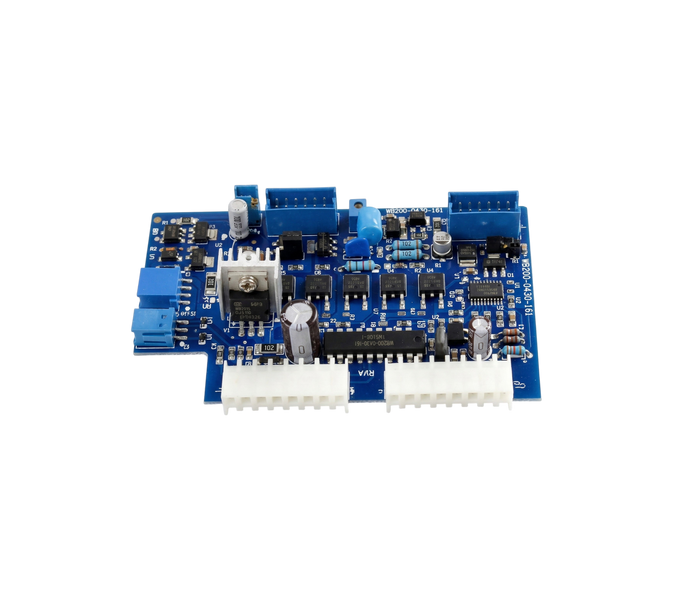

Технічні параметри та функціонал плати керування двигуном помпи WB200-0430-161
Електронний модуль WB200-0430-161 є спеціалізованим драйвером, розробленим для прецизійного керування електроживленням та частотою обертів двигуна чорнильної помпи в промислових маркувальних системах. Ця плата є критично важливою ланкою гідравлічного контуру, оскільки саме вона відповідає за підтримку стабільного тиску чорнила, необхідного для коректного формування крапельного потоку та його розриву в друкувальній голівці. У системах безперервного каплеструйного друку (CIJ) будь-яка дестабілізація тиску миттєво призводить до втрати синхронізації та погіршення геометрії символів, тому надійність даного драйвера безпосередньо корелює із загальною якістю маркування.
Функціональна роль та архітектура модуля: Драйвер помпи WB200-0430-161 інтегрується в загальну шину керування принтером і отримує команди від центральної плати управління. Основне завдання модуля — перетворення керуючих сигналів низької потужності у високоточні імпульси (PWM/ШІМ), що подаються на обмотки двигуна насоса. Плата забезпечує плавний пуск двигуна, що суттєво знижує механічне навантаження на гідравлічні вузли та подовжує термін служби помпи. Внутрішня схемотехніка включає фільтри придушення електромагнітних завад, що виникають при роботі щіткових або безщіткових двигунів, запобігаючи спотворенню сигналів у сусідніх слабкострумових ланцюгах принтера.
Технічні особливості та терморегуляція:
-
Силова частина: На платі встановлено потужний транзисторний ключ (MOSFET), оснащений алюмінієвим радіатором для ефективного відведення тепла. Це дозволяє модулю стабільно працювати під навантаженням протягом тривалого часу, навіть у закритих корпусах при підвищеній температурі навколишнього середовища.
-
Захисні ланцюги: Модуль WB200-0430-161 має вбудований захист від перевантаження по струму та короткого замикання. При заклинюванні помпи або критичному опорі в магістралі драйвер автоматично обмежує струм, запобігаючи вигоранню доріжок плати та пошкодженню самого двигуна.
-
Компонентна база: Використання електролітичних конденсаторів з високим температурним порогом (High ESR) гарантує стабільну фільтрацію напруги живлення протягом усього терміну експлуатації.
Сумісність та діагностика несправностей: Плата повністю адаптована для встановлення в принтери серії Willett 400 (моделі 405, 430, 460) та їхні технологічні аналоги, такі як Videojet 43s. Типовими ознаками виходу драйвера з ладу є відсутність обертання помпи при наявності сигналу запуску, нестабільний тиск (пульсація) або перегрів силових елементів на платі. Заміна модуля WB200-0430-161 є стандартною процедурою сервісного обслуговування і не потребує складного перепрограмування системи — достатньо коректного підключення штатних роз’ємів. Використання даного вузла забезпечує номінальні гідравлічні характеристики системи та стабільність робочої точки принтера.
