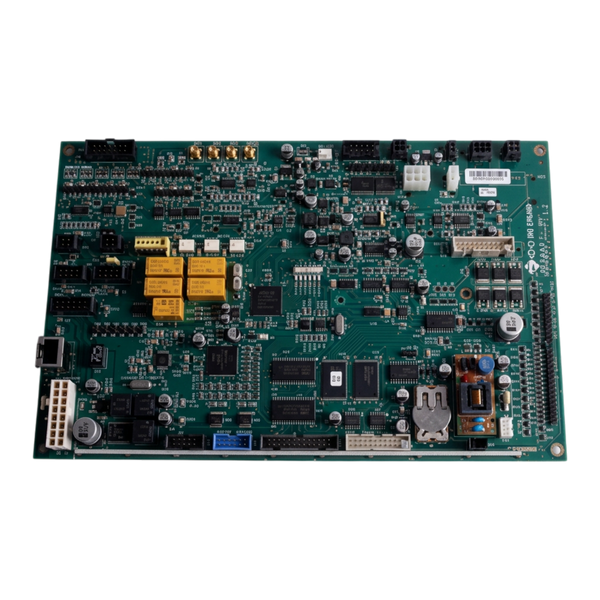

Плата контролера DA3-0330001SP — центральний вузол керування Domino A120
Плата контролера виступає в ролі «мозку» маркувального обладнання, відповідаючи за виконання мікропрограмного коду та повну синхронізацію фізичних процесів друку. Цей електронний компонент обробляє дані від усіх периферійних пристроїв, забезпечуючи точне формування та відхилення крапель чорнила для створення якісного маркування.
Технічні особливості та архітектура
Ця багатошарова друкована плата розроблена для експлуатації в інтенсивних промислових умовах, де критично важливою є стійкість до електромагнітних перешкод та вібрацій. В основі архітектури лежить високопродуктивний процесор, який у реальному часі координує роботу гідравлічного модуля, друкуючої головки та системи фазування крапель. Плата інтегрує в собі логічні ланцюги керування соленоїдними клапанами, інтерфейси для зчитування показників датчиків тиску та температури, а також порти для зв'язку з панеллю оператора.
- Висока стабільність обробки сигналів від енкодера та фотодатчика для точного позиціонування друку на продукті.
- Інтегрована система захисту від короткого замикання в колах керування силовими вузлами принтера.
- Енергонезависима пам'ять для надійного зберігання системних налаштувань, логів помилок та користувацьких повідомлень.
- Наявність діагностичних світлодіодних індикаторів, що дозволяють інженеру швидко оцінити стан живлення та активність шин даних.
Застосування та обслуговування
Плата встановлюється в спеціальний захищений відсік корпусу принтера, де забезпечується необхідний температурний режим. Заміна цього вузла стає необхідною при виникненні непереборних системних помилок, виході з ладу портів введення-виведення або фізичному пошкодженні компонентів внаслідок стрибків напруги в мережі живлення. Симптомами несправності можуть бути відмова завантаження операційної системи, некоректна робота помпи жолоба або збої у формуванні чорнильного струменя.
Для запобігання передчасного виходу плати з ладу критично важливо підтримувати чистоту в електронному відсіку та регулярно замінювати повітряний фільтр корпусу. Накопичення пилу або чорнильного туману на поверхні плати може призвести до локальних перегрівів або мікрозамикань. При проведенні сервісних робіт із заміни плати обов'язковим є використання антистатичного браслета та перевірка надійності фіксації всіх з'єднувальних шлейфів. Повна сумісність з моделлю Domino A120 гарантує швидке відновлення працездатності обладнання без необхідності додаткового калібрування логічних рівнів.
