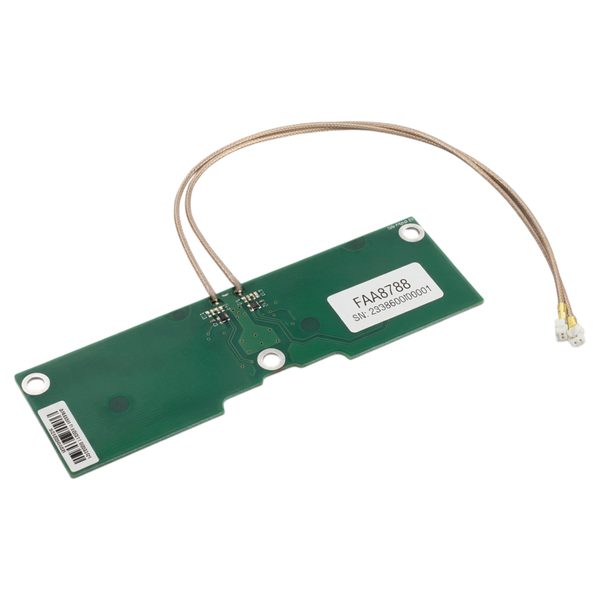

Плата RFID EB48788 для Markem-Imaje 9450 — що це і навіщо
Плата RFID EB48788 являє собою спеціалізований електронний вузол, призначений для бездротового зчитування даних з чіпів, розташованих на ємностях з витратними матеріалами. Цей модуль є невід'ємною частиною системи інтелектуального керування чорнилом, забезпечуючи автоматичну ідентифікацію типу рідини, її терміну придатності та серійного номера. Встановлюється плата безпосередньо в зоні тримача картриджів, де вона взаємодіє з RFID-чіпами чорнила та розчинника через електромагнітне поле низької частоти.
Принцип роботи плати базується на генерації сигналу, який активує пасивний чіп на флаконі та дозволяє отримати зашифровані дані про склад та об'єм ресурсу. Отримана інформація миттєво передається на материнську плату принтера для звірки з встановленими параметрами друку та конфігурацією гідравлічної системи. Такий механізм дозволяє обладнанню автоматично коригувати напругу модуляції, тиск у системі та інтервали очистки, базуючись на специфічних характеристиках конкретної партії чорнила, що критично важливо для стабільного краплеутворення.
Важливість цього компонента для надійності обладнання важко переоцінити, оскільки він виконує роль запобіжника від використання невідповідних або прострочених матеріалів. Несправність плати RFID призводить до повної зупинки принтера, оскільки система безпеки блокує запуск гідравлічного модуля при неможливості ідентифікувати ресурс. Це захищає дорогі вузли, такі як друкуюча головка та основний фільтр, від засмічення неякісними пігментами або агресивними розчинниками, що не відповідають специфікаціям серії 9450.
- Висока точність зчитування даних завдяки оптимізованій антені модуля
- Повна інтеграція з протоколами обміну даними серії 9232/9410/9450
- Стійкість електронних компонентів до вібрацій та електромагнітних перешкод
- Забезпечення автоматичного оновлення лічильників витрати матеріалів у реальному часі
Заміна плати RFID EB48788 зазвичай потрібна при появі помилок зчитування картриджа, навіть якщо встановлено новий та свіжий флакон. Основними симптомами виходу з ладу є повідомлення "Consumable not detected" або критичні помилки зв'язку з інтелектуальним модулем, що часто виникає через окислення контактів або внутрішню деградацію напівпровідників під впливом парів розчинника. Рекомендується проводити діагностику цього вузла під час кожного планового сервісного обслуговування для запобігання раптовим простоям виробничої лінії.
