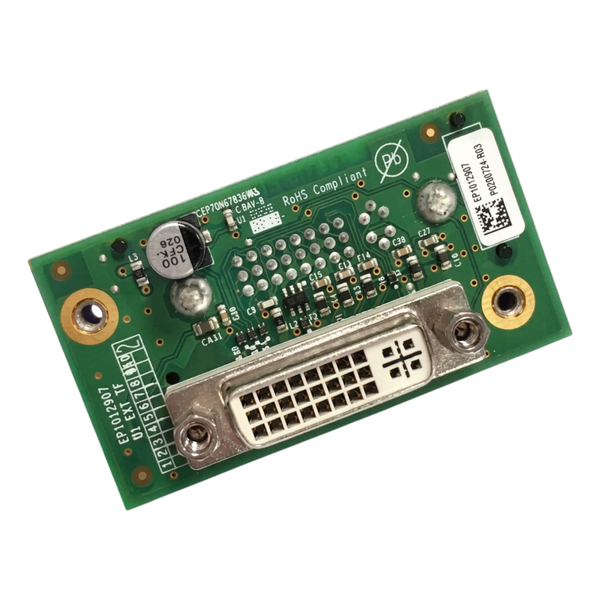

Плата з'єднання дисплея DA-SEN3321 — інтерфейсний вузол Ax-Series
Плата з'єднання дисплея DA-SEN3321 представляє собою спеціалізований електронний вузол, розроблений для інтеграції рідкокристалічного дисплейного модуля (LCM) у загальну систему керування принтерів Domino Ax-Series. Цей компонент виконує роль комутаційного моста, що забезпечує безперебійну трансляцію відеосигналів та команд сенсорного введення між материнською платою та інтерфейсом користувача. У моделях Ax150i, Ax350i та Ax550i стабільність цього з'єднання критично важлива для відображення робочих параметрів у реальному часі та оперативного керування процесом маркування.
Цей електронний вузол встановлюється всередині корпусу контролера, безпосередньо за фронтальною панеллю, де він з'єднує гнучкі шлейфи екрана з основними магістралями передачі даних. Плата взаємодіє з графічним підпроцесором материнської плати, обробляючи сигнали з високою частотою оновлення для запобігання мерехтінню або затримкам візуалізації. Окрім передачі даних, вузол бере участь у розподілі живлення для світлодіодного підсвічування дисплея, контролюючи яскравість та енергоспоживання модуля візуалізації в різних режимах роботи обладнання.
Переваги використання:
- Висока цілісність сигналу — використання багатошарової структури друкованої плати з виділеними екрануючими шарами мінімізує вплив електромагнітних перешкод на цифрові потоки даних, що гарантує чіткість зображення без артефактів.
- Надійність контактних груп — роз'єми плати мають спеціальне напилення, яке запобігає окисленню металу в умовах промислової вологості та агресивних випарів розчинника, зберігаючи низький перехідний опір.
- Захист від статичної напруги — вбудовані контури ESD-захисту оберігають чутливі входи материнської плати від розрядів статичної електрики, що можуть виникнути при дотику оператора до сенсорного екрана.
- Механічна витривалість — жорстка основа з діелектрика FR-4 стійка до термічних деформацій та вібрацій, які створюються роботою помпи та вентиляторів охолодження всередині корпусу принтера.
- Точна топологія провідників — імпедансне узгодження ліній передачі даних дозволяє уникнути відбиттів сигналу, що особливо важливо для підтримки високої роздільної здатності сучасних дисплеїв Ax-Series.
Технічний стан плати з'єднання безпосередньо впливає на зручність експлуатації принтера та швидкість реакції системи на команди оператора. При виявленні битих пікселів, смуг на екрані або втраті чутливості тачскріна, першочерговою дією є перевірка цілісності цього вузла та його роз'ємів. Своєчасна заміна компонента при перших ознаках деградації дозволяє попередити повну відмову інтерфейсу керування та уникнути зупинки виробничої лінії. Процедура встановлення має проводитися з суворим дотриманням антистатичних заходів для запобігання пошкодженню мікросхем логіки.
