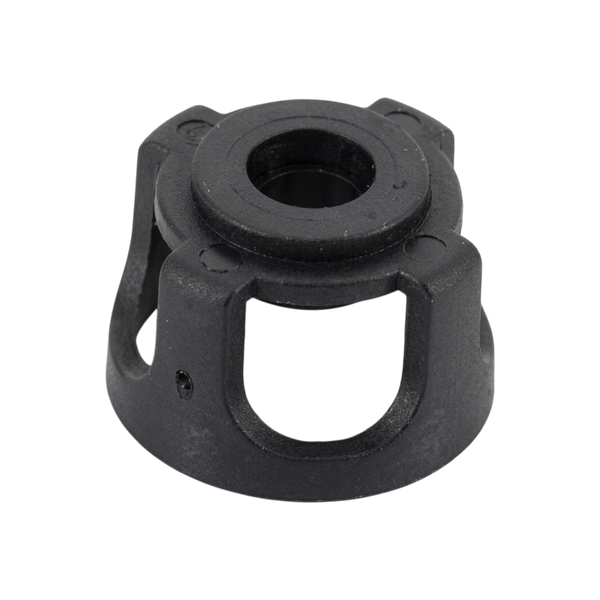

Посадочне місце кріплення поршня розподільного блоку DB-SKN0900 — технічний огляд
Посадочне місце кріплення поршня з артикулом DB-SKN0900 є критично важливим структурним елементом розподільного блоку (так званого shunt module) у принтерах Domino серії A-i, зокрема для моделей A320i, A420i та A520i. Цей компонент забезпечує жорстку фіксацію та точне позиціонування поршневої групи, що безпосередньо впливає на герметичність гідравлічних контурів та коректність перемикання потоків чорнила та розчинника в процесі роботи обладнання.
Технічне виконання деталі DB-SKN0900 базується на використанні високоміцних полімерних матеріалів, які мають абсолютну хімічну інертність до агресивних компонентів чорнильної системи, таких як метилетилкетон (МЕК) та інші розчинники. Геометрія посадочного місця витримана з мікронною точністю, що дозволяє поршню виконувати свій робочий хід без перекосів та зайвого тертя. Внутрішні поверхні деталі проходять спеціальну обробку для мінімізації адгезії, що запобігає накопиченню залишків сухого пігменту або смол, які можуть призвести до заклинювання механізму.
Технічні характеристики та переваги:
- Висока термічна стабільність матеріалу, що виключає деформацію посадочного гнізда при тривалій експлуатації принтера у високотемпературних промислових умовах.
- Повна сумісність з гідравлічною архітектурою i-Tech, що гарантує швидку установку без необхідності додаткового притирання або підгонки деталей.
- Стійкість до вібраційних навантажень, які виникають під час роботи помпи тиску та соленоїдних клапанів розподільного модуля.
- Оптимізована конструкція кріплення, що забезпечує рівномірний розподіл механічного напруження по всьому корпусу розподільного блоку.
У загальній ієрархії чорнильної системи цей компонент відіграє роль фундаментальної опори для клапанної групи. Встановлюючись безпосередньо у розподільний блок, він фіксує поршень, який відповідає за герметичне відсікання магістралей. Будь-який знос або мікротріщина на поверхні посадочного місця можуть призвести до підсмоктування повітря в систему або витоку чорнила, що миттєво позначається на стабільності в'язкості та якості друку. Тому точність виготовлення DB-SKN0900 є визначальним фактором для підтримання стабільного робочого тиску.
Рекомендації щодо обслуговування:
- Під час кожного планового сервісного обслуговування розподільного модуля необхідно проводити візуальний огляд посадочного місця на предмет наявності мікротріщин або ознак хімічної деградації матеріалу.
- Для очистки компонента слід використовувати тільки спеціалізований очисний розчин, що відповідає типу використовуваного чорнила, уникаючи механічного чищення абразивними інструментами, які можуть пошкодити дзеркальну поверхню гнізда.
- При заміні поршня або ущільнювальних кілець рекомендується перевіряти стан посадочного місця DB-SKN0900, оскільки навіть незначне вироблення пластику може призвести до некоректної посадки нових ущільнень.
Даний компонент є невід'ємною частиною професійного ремонту гідравліки DOMINO A320i/420i/520i, забезпечуючи відновлення заводських параметрів роботи розподільного вузла без необхідності заміни всього модуля у зборі.
