Автоматическая линия PM-UDPM-A для этикетировки верха и низа пакетов (с фидером)

PM-UDPM-A: Этикетировка «Верх + Низ» гибкой упаковки с автоподачей

Маркировка пустой, гибкой тары — одна из самых сложных задач в промышленной автоматизации. Обычные конвейеры здесь абсолютно бессильны.

Почему? Пустые пакеты-саше, дой-паки или плоские развертки картонных коробок обладают нулевой жесткостью. Они легкие, нестабильные, мнутся, слипаются в стопке из-за статического электричества и не имеют собственной формы. Положить такой продукт на конвейер вручную, поштучно, да еще и ровно — это медленный, дорогой и ненадежный процесс, который неминуемо становится «бутылочным горлышком» для всей производственной линии.

Но что, если требуется нанести этикетки сразу на обе стороны такого пакета? Например, брендированную этикетку сверху и этикетку с составом продукта снизу. Эта задача усложняется втройне. Она потребовала бы сначала ручной подачи, затем первого этикетировщика, затем ручного переворачивания (!) и, наконец, второго этикетировщика. Это — кошмар логистики и убийца любой производительности.

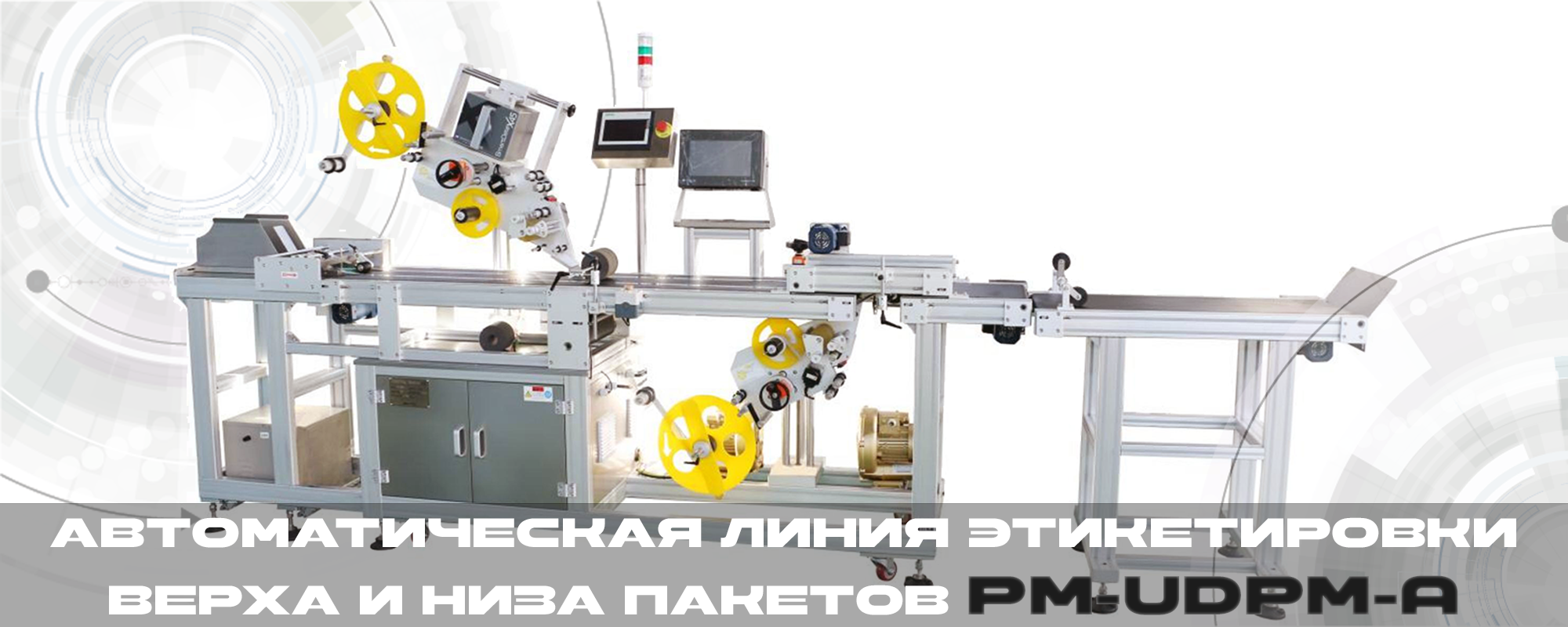

Именно для решения этой комплексной задачи была создана специализированная система SKILT, модель PM-UDPM-A / PM-UDPM-ALS204. Это не просто машина. Это интегрированное решение «три-в-одном», которое в одном компактном корпусе объединяет:

1. Автоматический податчик (фидер)

2. Верхний этикетировщик

3. Нижний этикетировщик

Эта машина позволяет полностью автоматизировать процесс этикетировки гибкой упаковки до этапа ее наполнения, что является наиболее логичным и эффективным подходом.

Ключевой узел 1: Автоматический фрикционный податчик (PM)

«PM» в названии модели означает Paging Module (постраничный/фрикционный податчик). Это — «мозг» и «руки» всей операции, заменяющие оператора.

Вместо того, чтобы человек поштучно клал пакеты на ленту, оператор загружает целую стопку (несколько сотен) пустых пакетов или разверток в специальный вертикальный магазин (фидер). Дальше работает высокоточная механика:

• Специальные фрикционные ролики или вакуумные сепараторы «захватывают» из стопки только один пакет снизу.

• Они мгновенно «выстреливают» этот пакет на конвейерную ленту.

• Система гарантирует, что каждый пакет подается поштучно, ровно и с идеально одинаковым, заданным интервалом.

Один этот узел уже устраняет главную проблему — медленную, неровную ручную подачу и слипание материала. Он создает идеально упорядоченный поток нестабильных продуктов.

Ключевой узел 2: Синхронная маркировка «Верх + Низ» (UDPM)

«UDPM» в названии означает Upper Down Paging Module (Модуль верхней/нижней маркировки). Сразу после фрикционного податчика продукт попадает на специально сконструированный конвейер.

Это не сплошная лента. Это сдвоенный (раздвоенный) конвейер, который удерживает пакет только по краям, оставляя технологический разрыв посередине. Именно это позволяет реализовать гениально простой принцип «сэндвича»:

1. Верхний аппликатор: Установленный над конвейером, он наносит этикетку на верхнюю поверхность пакета.

2. Нижний аппликатор: Установленный под конвейером, он «смотрит» вверх сквозь технологический разрыв и одновременно наносит этикетку на дно пакета.

Два аппликатора (в версии -A на базе Panasonic, в премиальной -ALS204 на базе German Novexx) работают в полной синхронизации под управлением единого ПЛК SIEMENS. Продукт проходит между ними за один проход, не останавливаясь и не переворачиваясь.

Ключевые преимущества: Эффективность и Экономия

Такая компоновка «три-в-одном» (Фидер + Верх + Низ) обеспечивает три фундаментальных преимущества:

1. Кардинальная экономия пространства: Эта одна, очень компактная машина заменяет собой три отдельных громоздких узла: станцию ручной подачи, первый этикетировщик (верхний) и второй этикетировщик (нижний) с механизмом переворачивания. Она освобождает десятки квадратных метров производственной площади.

2. Устранение «бутылочного горлышка»: Машина полностью автоматизирует процесс, который ранее требовал значительных ручных операций. Она способна работать непрерывно, выдавая стабильно высокую производительность, ограниченную лишь возможностями аппликаторов.

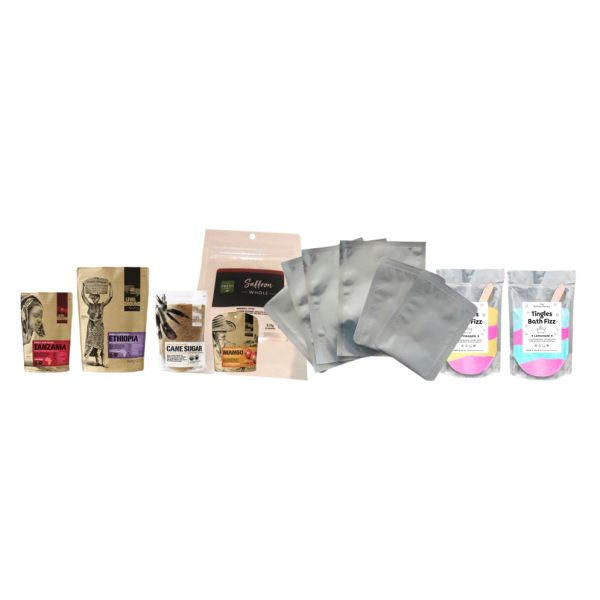

3. Высокое качество и гибкость: Поскольку маркировка происходит до наполнения, этикетки наносятся на идеально плоскую поверхность, что гарантирует отсутствие морщин. Система одинаково эффективно работает с пакетами-саше, дой-паками, плоскими картонными заготовками (развертками коробок) и другой гибкой тарой.

Это ультимативное решение для производителей снеков, замороженных продуктов, кондитерских изделий, косметики и фармацевтики, позволяющее полностью автоматизировать один из самых сложных этапов упаковки.
