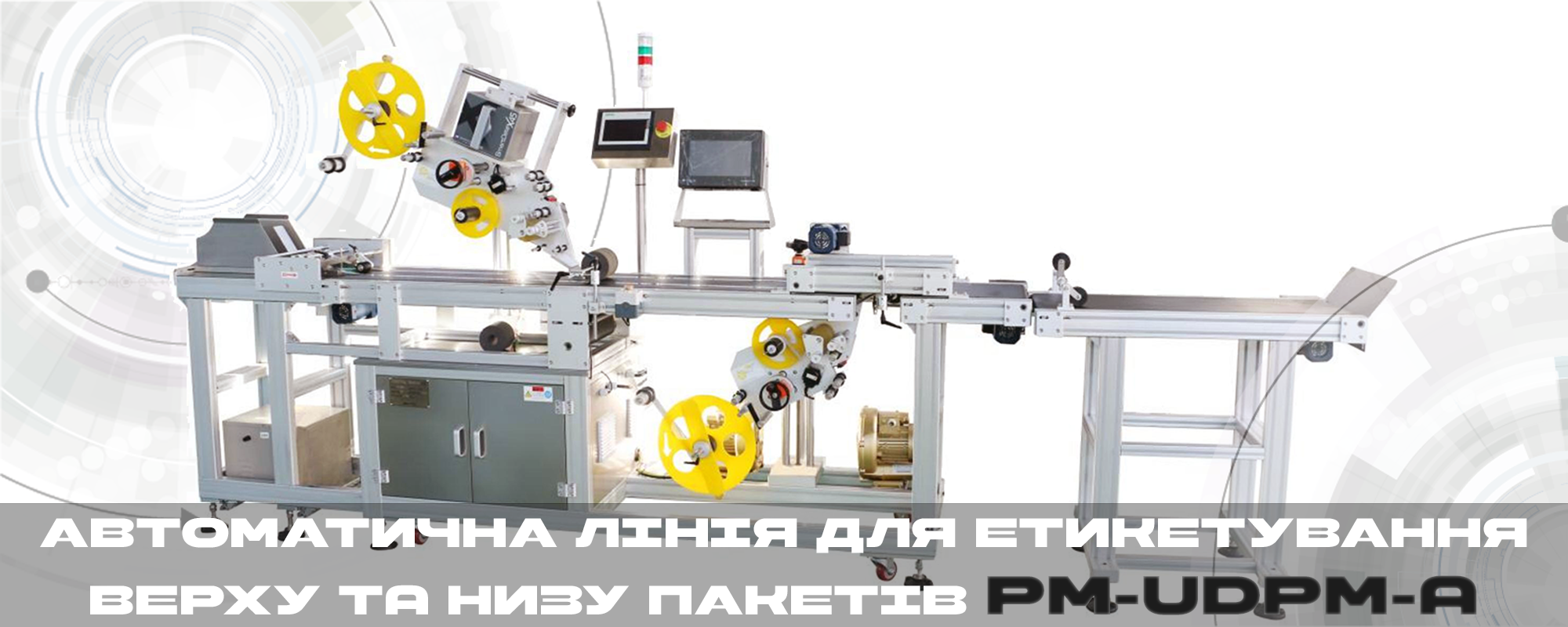

Автоматична лінія PM-UDPM-A для етикетування верху та низу пакетів (з фідером)

PM-UDPM-A: Етикетування «Верх + Низ» гнучкої упаковки з автоподачею

Маркування порожньої, гнучкої тари — одне з найскладніших завдань у промисловій автоматизації. Звичайні конвеєри тут абсолютно безсилі.

Чому? Порожні пакети-саше, дой-паки або пласкі розгортки картонних коробок мають нульову жорсткість. Вони легкі, нестабільні, мнуться, злипаються у стопці через статичну електрику і не мають власної форми. Покласти такий продукт на конвеєр вручну, поштучно, та ще й рівно — це повільний, дорогий та ненадійний процес, який неминуче стає «пляшковим горлом» для всієї виробничої лінії.

Але що, якби потрібно було нанести етикетки одразу на обидві сторони такого пакета? Наприклад, брендовану етикетку зверху та етикетку зі складом продукту знизу. Це завдання ускладнюється втричі. Воно вимагало б спочатку ручної подачі, потім першого етикетувальника, потім ручного перевертання (!) і, нарешті, другого етикетувальника. Це — кошмар логістики та вбивця будь-якої продуктивності.

Саме для вирішення цього комплексного завдання була створена спеціалізована система SKILT, модель PM-UDPM-A / PM-UDPM-ALS204. Це не просто машина. Це інтегроване рішення «три-в-одному», яке в одному компактному корпусі об'єднує:

1. Автоматичний подавач (фідер)

2. Верхній етикетувальник

3. Нижній етикетувальник

Ця машина дозволяє повністю автоматизувати процес етикетування гнучкої упаковки до етапу її наповнення, що є найбільш логічним та ефективним підходом.

Ключовий вузол 1: Автоматичний фрикційний подавач (PM)

«PM» у назві моделі означає Paging Module (посторінковий/фрикційний подавач). Це — «мозок» і «руки» всієї операції, що замінюють оператора.

Замість того, щоб людина поштучно клала пакети на стрічку, оператор завантажує цілу стопку (кілька сотень) порожніх пакетів чи розгорток у спеціальний вертикальний магазин (фідер). Далі працює високоточна механіка:

• Спеціальні фрикційні ролики або вакуумні сепаратори «захоплюють» зі стопки тільки один пакет знизу.

• Вони миттєво «вистрілюють» цей пакет на конвеєрну стрічку.

• Система гарантує, що кожен пакет подається поштучно, рівно та з ідеально однаковим, заданим інтервалом.

Один цей вузол вже усуває головну проблему — повільну, нерівну ручну подачу та злипання матеріалу. Він створює ідеально впорядкований потік нестабільних продуктів.

Ключовий вузол 2: Синхронне маркування «Верх + Низ» (UDPM)

«UDPM» у назві означає Upper Down Paging Module (Модуль верхнього/нижнього маркування). Одразу після фрикційного подавача продукт потрапляє на спеціально сконструйований конвеєр.

Це не суцільна стрічка. Це здвоєний (роздвоєний) конвеєр, який утримує пакет лише по краях, залишаючи технологічний розрив посередині. Саме це дозволяє реалізувати геніально простий принцип «сендвіча»:

1. Верхній аплікатор: Встановлений над конвеєром, він наносить етикетку на верхню поверхню пакета.

2. Нижній аплікатор: Встановлений під конвеєром, він «дивиться» вгору крізь технологічний розрив і одночасно наносить етикетку на дно пакета.

Два аплікатори (у версії -A на базі Panasonic, у преміальній -ALS204 на базі German Novexx) працюють у повній синхронізації під керуванням єдиного ПЛК SIEMENS. Продукт проходить між ними за один прохід, не зупиняючись і не перевертаючись.

Ключові переваги: Ефективність та Економія

Таке компонування «три-в-одному» (Фідер + Верх + Низ) забезпечує три фундаментальні переваги:

1. Кардинальна економія простору: Ця одна, дуже компактна машина замінює собою три окремі громіздкі вузли: станцію ручної подачі, перший етикетувальник (верхній) та другий етикетувальник (нижній) з механізмом перевертання. Вона звільняє десятки квадратних метрів виробничої площі.

2. Усунення «пляшкового горла»: Машина повністю автоматизує процес, який раніше вимагав значних ручних операцій. Вона здатна працювати безперервно, видаючи стабільно високу продуктивність, обмежену лише можливостями аплікаторів.

3. Висока якість та гнучкість: Оскільки маркування відбувається до наповнення, етикетки наносяться на ідеально пласку поверхню, що гарантує відсутність зморшок. Система однаково ефективно працює з пакетами-саше, дой-паками, пласкими картонними заготовками (розгортками коробок) та іншою гнучкою тарою.

Це ультимативне рішення для виробників снеків, заморожених продуктів, кондитерських виробів, косметики та фармацевтики, що дозволяє повністю автоматизувати один із найскладніших етапів пакування.
