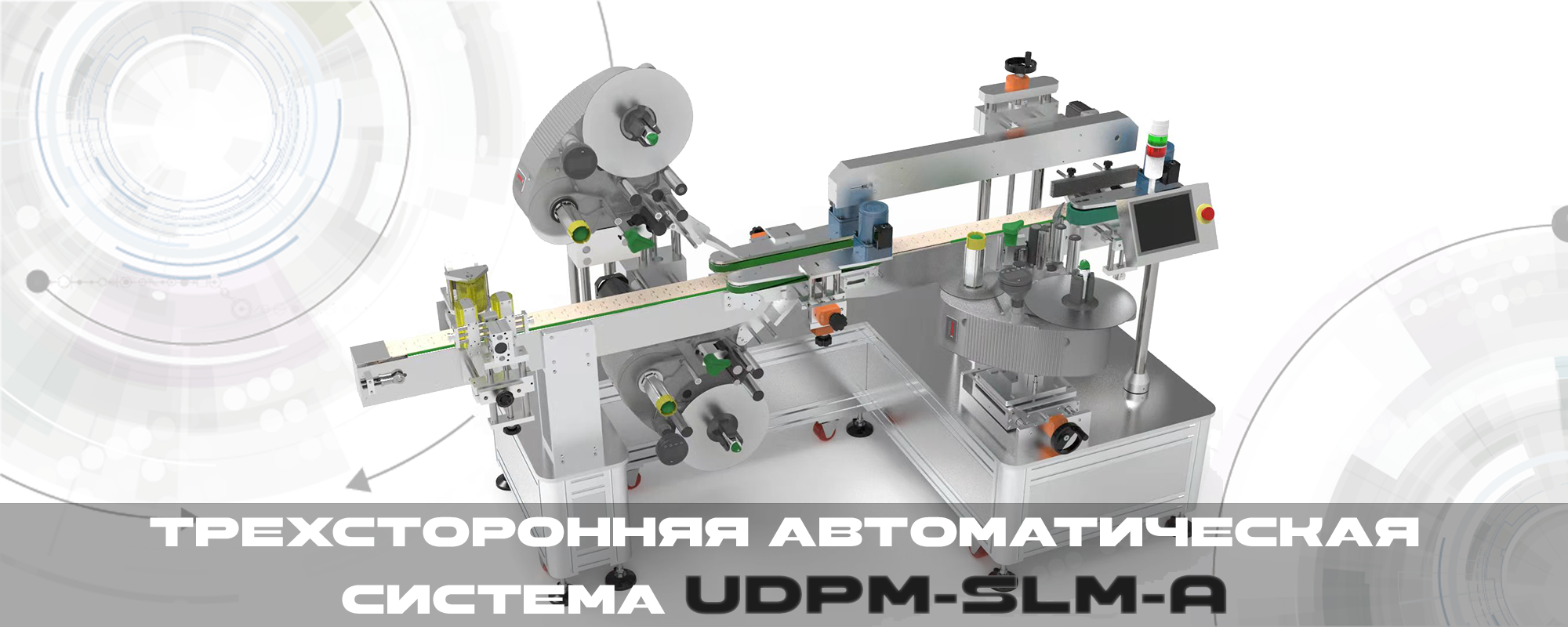

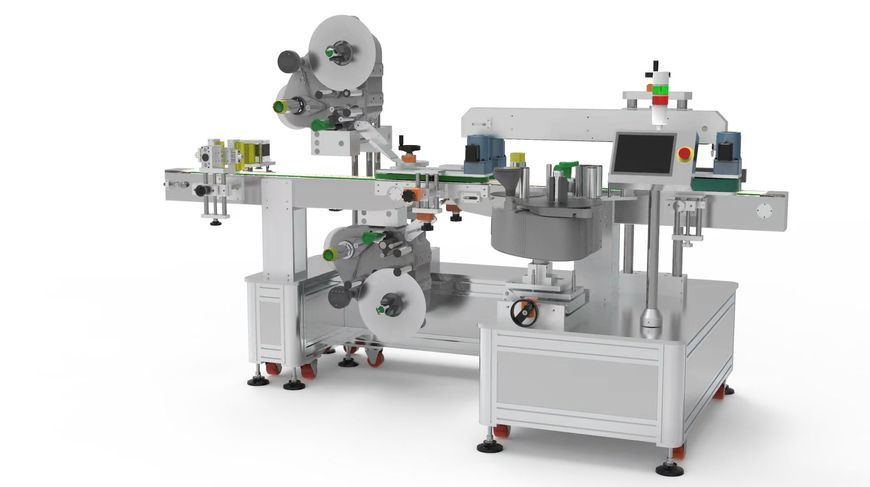

Автоматическая система UDPM-SLM-A (маркировка на 3 стороны)

UDPM-SLM-A: Полная 3D-идентификация. Маркировка верха, бока и дна

В сферах, где скорость и точность логистики решают все — например, в фармацевтике, дистрибуции или на автоматизированных складах электронной коммерции — возникает уникальная проблема. Продукт (чаще всего это транспортная коробка, блок или вторичная упаковка) не имеет фиксированной ориентации. Его могут сканировать роботизированные сканеры сверху, его может видеть оператор сбоку, или он может проходить через автоматизированную сортировочную линию, считывающую данные снизу.

Как гарантировать, что вся необходимая информация (серийные номера, логистические коды, штрих-коды) будет доступна для считывания с любого ракурса? Размещение трех отдельных этикеток вручную — это катастрофа для производительности и источник бесконечных ошибок.

Именно для таких сложных задач 3D-маркировки была разработана специализированная этикетировочная система UDPM-SLM-A. Это высокоинтегрированный комплекс, способный за один проход нанести три разные этикетки на три разные плоскости: верхнюю, боковую и донную.

Инженерия всесторонней маркировки: Как это работает

UDPM-SLM-A — это, по сути, три аппликатора, объединенные одной сложной конвейерной системой и единым центром управления (ПЛК). Весь процесс требует абсолютной синхронизации и прецизионного позиционирования продукта.

Этап 1: Стабилизация и боковая маркировка (Бок) Когда коробка попадает на линию, ее стабильность является ключевым приоритетом. Для этого используется либо верхний прижимной конвейер (если продукт плоский), либо, что чаще, боковые ремни-стабилизаторы. Они "захватывают" коробку с двух сторон, центрируют ее и двигают с заданной скоростью.

Именно в этот момент, когда продукт надежно зафиксирован, срабатывает первый аппликатор — боковой. Он наносит этикетку на одну из боковых поверхностей. Это может быть как стандартная информационная этикетка, так и логистический LPN (License Plate Number) код, используемый на складах.

Этап 2: Одновременная маркировка верха и дна (Верх + Низ) Сразу после боковой маркировки, коробка, все еще удерживаемая стабилизаторами, переходит на самый сложный участок линии — модуль одновременной маркировки верха и дна.

• Верхний аппликатор: Сверху над конвейером установлена этикетировочная головка. Она может работать в режиме "Tamp-Blow" (пневматический "выстрел" этикетки с воздушной подушкой) или прямого прижима ("Tamp"). Когда датчик фиксирует прохождение коробки, аппликатор мгновенно наносит этикетку на верхнюю крышку.

• Донный аппликатор (Split-Belt): Одновременно с этим коробка проходит над участком с разделенным конвейером (Split-Belt). Основной конвейер здесь раздваивается на две узкие ленты, оставляя по центру технологический зазор. Из-под этого зазора вверх "смотрит" третий аппликатор. Он "выстреливает" этикетку снизу вверх, наклеивая ее на дно коробки.

Эта синхронная двойная атака (сверху и снизу) происходит за доли секунды. Система управления должна точно рассчитать момент, чтобы все три этикетки (боковая, верхняя, донная) оказались в строго определенных местах, не перекрывая друг друга.

Сферы применения, где нужна всесторонняя видимость

Конфигурация "Верх-Бок-Дно" не является массовой; она предназначена для специфических, высокотехнологичных задач:

• Автоматизированная логистика и e-commerce: Это главное применение. На сортировочных центрах Amazon или DHL коробки движутся с огромной скоростью и сканируются порталами с нескольких сторон одновременно (так называемые "scan tunnels"). UDPM-SLM-A гарантирует, что хотя бы один из штрих-кодов будет успешно считан, независимо от того, как коробка лежит на ленте.

• Фармацевтическая дистрибуция (Track & Trace): Для агрегации (объединения) мелких упаковок в крупные транспортные короба. На боковую поверхность наносится этикетка с перечнем содержимого, на верхнюю — код агрегации, а на дно может наноситься служебный код для внутризаводского отслеживания.

• Производство компонентов: В отраслях, где продукция хранится в стандартных контейнерах или коробках на паллетах. Наличие этикеток с трех сторон позволяет идентифицировать коробку, не снимая ее с паллеты (боковая этикетка) или глядя на стеллаж сверху (верхняя этикетка).

Система UDPM-SLM-A является одним из самых сложных решений в промышленной маркировке. Она обеспечивает абсолютную информационную прозрачность продукта на всех этапах его жизненного цикла, от производственной линии до автоматизированного склада, где каждая секунда простоя из-за несчитанной этикетки стоит огромных денег.
