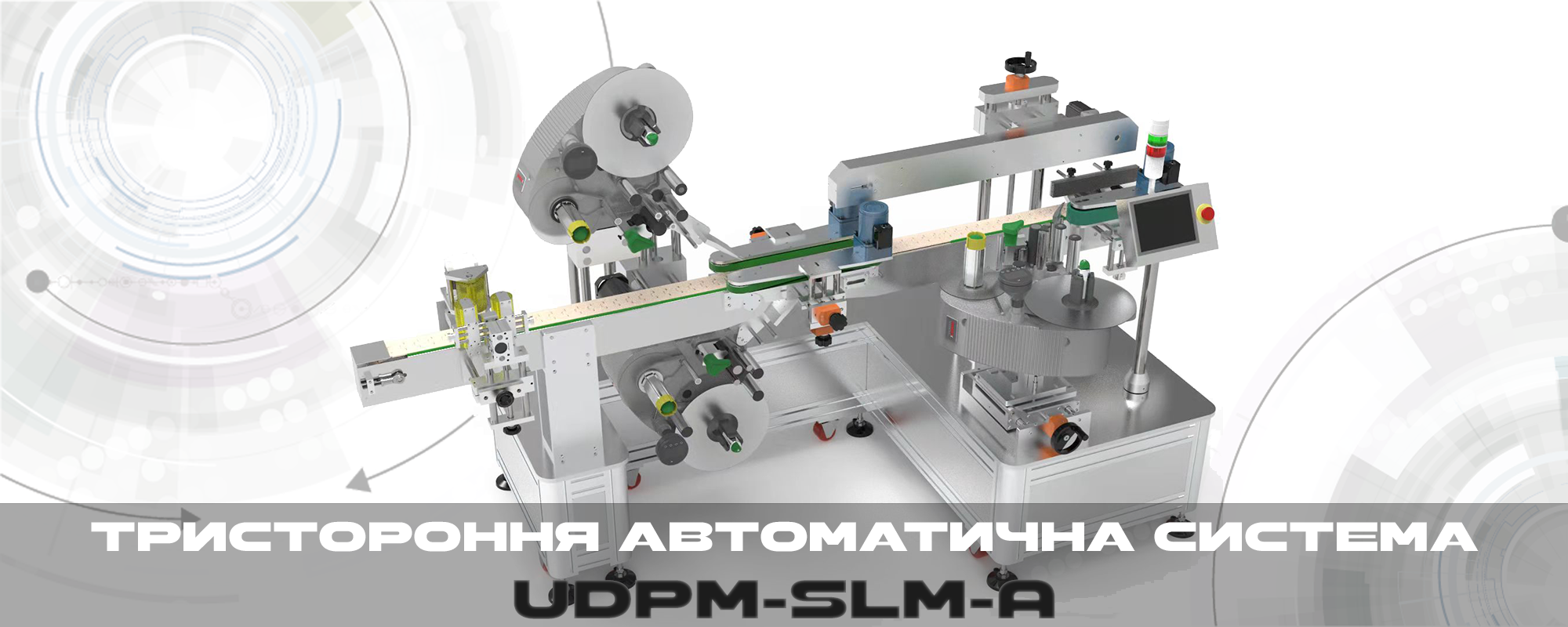

Автоматична система UDPM-SLM-A (маркування на 3 сторони)

UDPM-SLM-A: Повна 3D-ідентифікація. Маркування верху, боку та дна

У сферах, де швидкість та точність логістики вирішують все — наприклад, у фармацевтиці, дистрибуції або на автоматизованих складах електронної комерції — виникає унікальна проблема. Продукт (найчастіше це транспортна коробка, блок або вторинна упаковка) не має фіксованої орієнтації. Його можуть сканувати роботизовані сканери зверху, його може бачити оператор збоку, або він може проходити через автоматизовану сортувальну лінію, яка зчитує дані знизу.

Як гарантувати, що вся необхідна інформація (серійні номери, логістичні коди, штрих-коди) буде доступна для зчитування з будь-якого ракурсу? Розміщення трьох окремих етикеток вручну — це катастрофа для продуктивності та джерело нескінченних помилок.

Саме для таких складних завдань 3D-маркування була розроблена спеціалізована етикетувальна система UDPM-SLM-A. Це високоінтегрований комплекс, здатний за один прохід нанести три різні етикетки на три різні площини: верхню, бічну та донну.

Інженерія всебічного маркування: Як це працює

UDPM-SLM-A — це, по суті, три аплікатори, об'єднані однією складною конвеєрною системою та єдиним центром керування (ПЛК). Весь процес вимагає абсолютної синхронізації та прецизійного позиціонування продукту.

Етап 1: Стабілізація та бічне маркування (Бік) Коли коробка потрапляє на лінію, її стабільність є ключовим пріоритетом. Для цього використовується або верхній притискний конвеєр (якщо продукт плаский), або, що частіше, бічні ремені-стабілізатори. Вони "захоплюють" коробку з двох боків, центрують її та рухають із заданою швидкістю.

Саме в цей момент, коли продукт надійно зафіксований, спрацьовує перший аплікатор — бічний. Він наносить етикетку на одну з бічних поверхонь. Це може бути як стандартна інформаційна етикетка, так і логістичний LPN (License Plate Number) код, який використовується на складах.

Етап 2: Одночасне маркування верху та дна (Верх + Низ) Відразу після бічного маркування, коробка, все ще утримувана стабілізаторами, переходить на найскладнішу ділянку лінії — модуль одночасного маркування верху та дна.

• Верхній аплікатор: Зверху над конвеєром встановлена етикетувальна головка. Вона може працювати в режимі "Tamp-Blow" (пневматичний "постріл" етикетки з повітряною подушкою) або прямого притиску ("Tamp"). Коли датчик фіксує проходження коробки, аплікатор миттєво наносить етикетку на верхню кришку.

• Донний аплікатор (Split-Belt): Одночасно з цим коробка проходить над ділянкою з розділеним конвеєром (Split-Belt). Основний конвеєр тут роздвоюється на дві вузькі стрічки, залишаючи по центру технологічний проміжок. З-під цього проміжку вгору "дивиться" третій аплікатор. Він "вистрілює" етикетку знизу вгору, наклеюючи її на дно коробки.

Ця синхронна подвійна атака (зверху і знизу) відбувається за долі секунди. Система керування повинна точно розрахувати момент, щоб усі три етикетки (бічна, верхня, донна) опинилися у строго визначених місцях, не перекриваючи одна одну.

Сфери застосування, де потрібна всебічна видимість

Конфігурація "Верх-Бік-Дно" не є масовою; вона призначена для специфічних, високотехнологічних завдань:

• Автоматизована логістика та e-commerce: Це головне застосування. На сортувальних центрах Amazon або DHL коробки рухаються з величезною швидкістю і скануються порталами з кількох сторін одночасно (так звані "scan tunnels"). UDPM-SLM-A гарантує, що хоча б один зі штрих-кодів буде успішно зчитаний, незалежно від того, як коробка лежить на стрічці.

• Фармацевтична дистрибуція (Track & Trace): Для агрегації (об'єднання) дрібних упаковок у великі транспортні короби. На бічну поверхню наноситься етикетка з переліком вмісту, на верхню — код агрегації, а на дно може наноситися службовий код для внутрішньозаводського відстеження.

• Виробництво компонентів: У галузях, де продукція зберігається у стандартних контейнерах або коробках на палетах. Наявність етикеток з трьох сторін дозволяє ідентифікувати коробку, не знімаючи її з палети (бічна етикетка) або дивлячись на стелаж зверху (верхня етикетка).

Система UDPM-SLM-A є одним з найскладніших рішень у промисловому маркуванні. Вона забезпечує абсолютну інформаційну прозорість продукту на всіх етапах його життєвого циклу, від виробничої лінії до автоматизованого складу, де кожна секунда простою через незчитану етикетку коштує величезних грошей.
