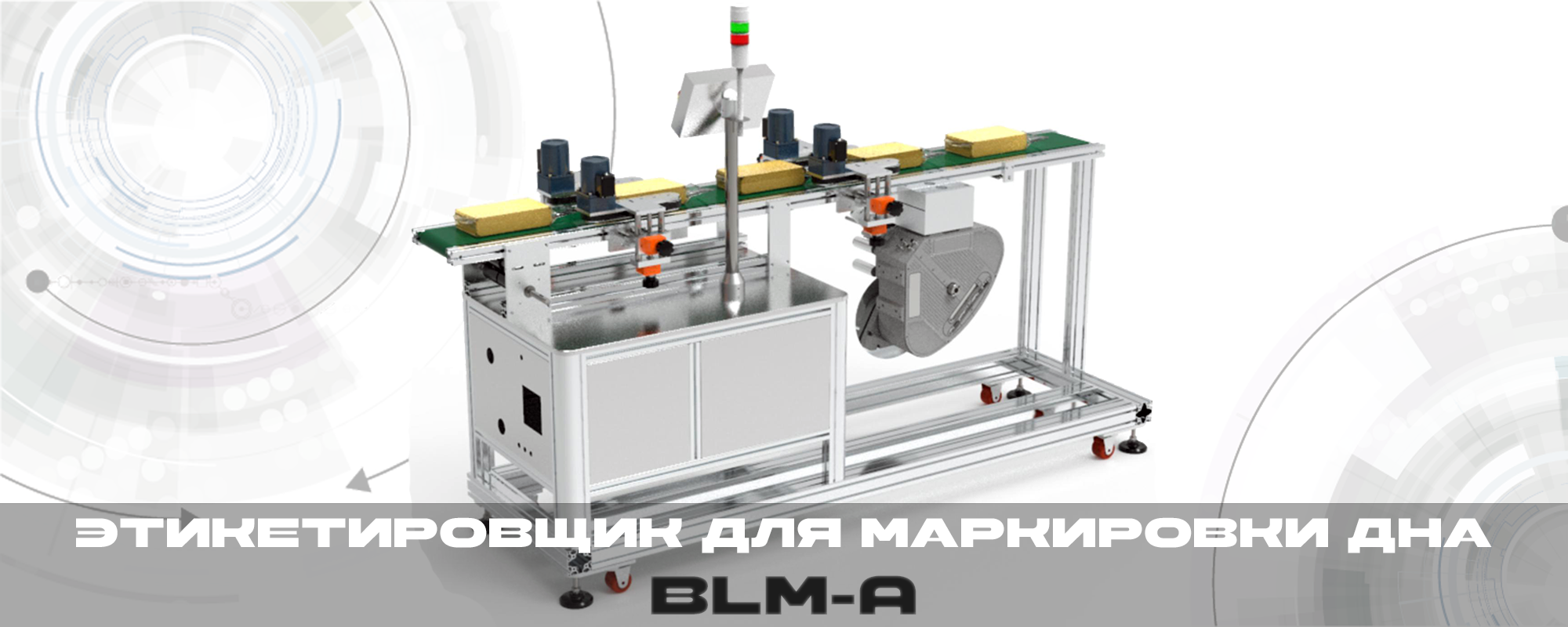

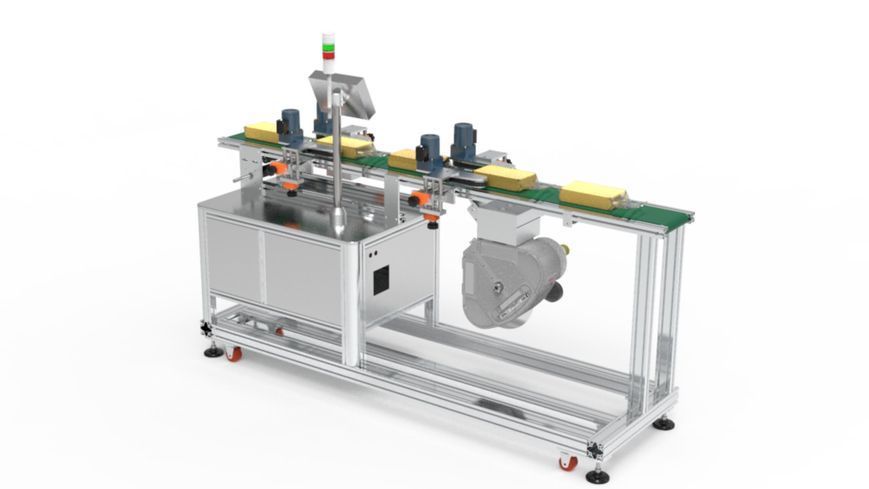

Автоматический этикетировщик BLM-A для нанесения этикеток на дно тары

BLM-A: Точная этикетировка дна тары без остановки линии

В современном производстве этикетка на дне продукта — это его скрытый «технический паспорт». В то время как лицевая, боковая и верхняя поверхности используются для яркого брендинга, привлекающего покупателя, дно остается идеальной, стратегически важной зоной для размещения ключевой служебной информации: штрих-кодов, кодов DataMatrix для отслеживания, номеров партии, состава или юридических данных.

Но как нанести эту этикетку? Особенно на массовом производстве, где с конвейера непрерывным потоком сходят тысячи консервных банок, стеклянных флаконов или контейнеров. Стандартные методы здесь бессильны.

Проблема №1: Остановка и Переворот. Самый очевидный способ — остановить продукт, поднять его, перевернуть (используя сложный и дорогой механизм-кантователь), наклеить этикетку, а затем перевернуть обратно. Это катастрофически бьет по производительности, требует огромных капиталовложений в громоздкие механизмы, занимает огромную площадь и является "бутылочным горлышком", убивающим общую эффективность линии (OEE).

Проблема №2: Неустойчивость. Многие виды тары (особенно высокие флаконы или банки) невозможно надежно и стабильно перевернуть, не повредив их в процессе.

Для решения этой сложной инженерной задачи была создана специализированная этикетировочная машина SKILT, модели BLM-A и BLM-ALS204. Это решение, позволяющее наносить этикетку на дно продукта за один проход, без остановки и без переворачивания.

Технология «Сдвоенного конвейера»: Как это работает

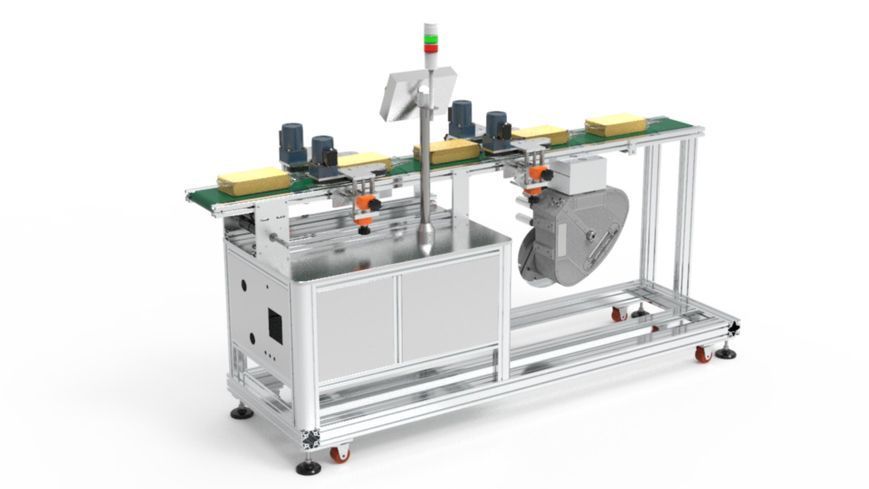

Секрет машины BLM-A — в ее уникальной и одновременно простой конвейерной системе. Это не сплошная лента. Машина использует сдвоенный (или раздвоенный) конвейер. Продукт (банка, коробка) движется по двум узким параллельным лентам (или цепям), которые надежно удерживают его по краям.

Именно между этими двумя лентами образуется технологический разрыв — идеально рассчитанное окно, открывающее полный доступ ко дну продукта, пока тот продолжает двигаться.

Процесс происходит "на лету" с роботизированной точностью:

1. Детектирование: Как только продукт (даже габаритами 300x300 мм) в непрерывном потоке заходит в зону маркировки, высокоточный японский датчик KEYENCE фиксирует его передний край.

2. Синхронизация: Система, на базе ПЛК SIEMENS, мгновенно рассчитывает скорость движения конвейера (через энкодер) и положение продукта.

3. Аппликация: Ровно в ту миллисекунду, когда центр дна банки оказывается над технологическим разрывом, аппликатор, установленный снизу-вверх, «выстреливает» или прижимает самоклеящуюся этикетку (размером от 10x10 мм до 150x150 мм).

4. Фиксация: Сразу после нанесения продукт проезжает над специальной прижимной пластиной или роликом, что гарантирует идеальную фиксацию этикетки.

Весь процесс происходит в непрерывном режиме, обеспечивая производительность до 180 единиц в минуту без единой паузы и гарантируя идеально точное позиционирование каждого стикера.

Премиальные компоненты для безотказной работы 24/7

Машина BLM-A спроектирована для тяжелых промышленных условий и рассчитана на интеграцию в самые требовательные производственные линии (пищевые, консервные, косметические, фармацевтические). Она может работать как автономный пост (с собственным конвейером) или поставляться как модуль, встраиваемый в вашу существующую линию.

Ее надежность базируется на бескомпромиссном выборе компонентов:

• «Мозг» системы: Полностью построен на SIEMENS. Это и центральный ПЛК (PLC), управляющий всей логикой, и интуитивно понятный сенсорный экран (HMI) для управления и настройки.

• «Сердце» (Аппликаторный двигатель): Здесь есть два варианта, определяющие модель:

  1. BLM-A (Standard): Оснащается высокопроизводительным и надежным японским серводвигателем и драйвером PANASONIC. Это обеспечивает исключительную точность, стабильность работы и долговечность.

  2. BLM-ALS204 (Premium): Оснащается легендарным немецким аппликатором (печатающим двигателем) NOVEXX. Это ультимативное решение для линий с экстремальной нагрузкой и высочайшими требованиями к надежности.

• «Глаза» (Датчики):

  • Датчик продукта: Высокоточный Japan KEYENCE для безошибочного детектирования любой тары.

  • Датчик этикетки: Высокочувствительный German Leuze. Это критически важный узел, поскольку он способен видеть метку не только на обычных, но и на сложных прозрачных этикетках, что является требованием в премиальном сегменте косметики и напитков.

Эта комбинация гарантирует, что машина BLM-A будет стабильно и надежно работать годами, устраняя одно из самых сложных «узких мест» в вашем производственном цикле и обеспечивая идеальную отслеживаемость для каждой единицы вашей продукции.
