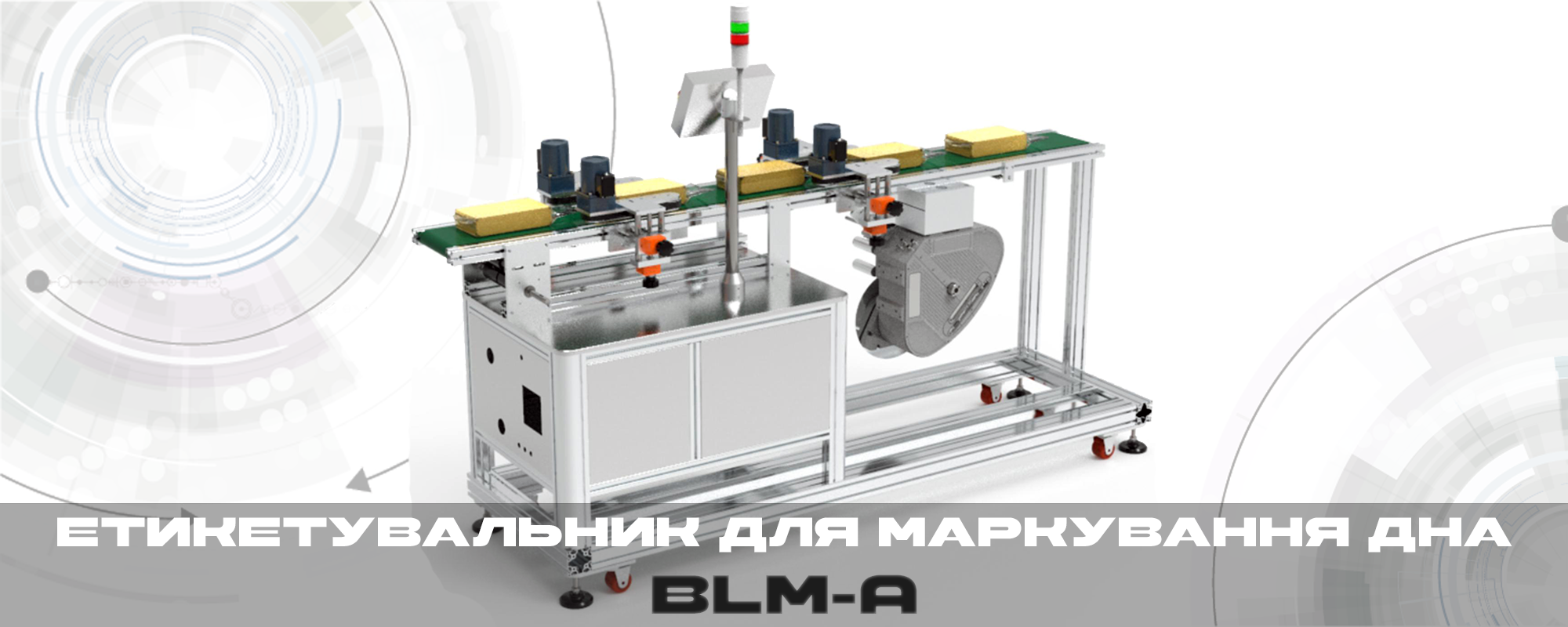

Етикетувальник BLM-A для маркування дна: для банок, консервів, коробок

BLM-A: Точне етикетування дна тари без зупинки лінії

У сучасному виробництві етикетка на дні продукту — це його прихований «технічний паспорт». У той час як лицьова, бічна та верхня поверхні використовуються для яскравого брендингу, що приваблює покупця, дно залишається ідеальною, стратегічно важливою зоною для розміщення ключової службової інформації: штрих-кодів, кодів DataMatrix для відстеження, номерів партії, складу або юридичних даних.

Але як нанести цю етикетку? Особливо на масовому виробництві, де з конвеєра безперервним потоком сходять тисячі консервних банок, скляних флаконів чи контейнерів. Стандартні методи тут безсилі.

Проблема №1: Зупинка та Перевертання. Най очевидніший спосіб — зупинити продукт, підняти його, перевернути (використовуючи складний і дорогий механізм-кантувач), наклеїти етикетку, а потім перевернути назад. Це катастрофічно б'є по продуктивності, вимагає величезних капіталовкладень у громіздкі механізми, займає величезну площу і є "пляшковим горлом", що вбиває загальну ефективність лінії (OEE).

Проблема №2: Нестійкість. Багато видів тари (особливо високі флакони чи банки) неможливо надійно і стабільно перевернути, не пошкодивши їх у процесі.

Для вирішення цього складного інженерного завдання була створена спеціалізована етикетувальна машина SKILT, моделі BLM-A та BLM-ALS204. Це рішення, що дозволяє наносити етикетку на дно продукту за один прохід, без зупинки та без перевертання.

Технологія «Здвоєного конвеєра»: Як це працює

Секрет машини BLM-A — у її унікальній та водночас простій конвеєрній системі. Це не суцільна стрічка. Машина використовує здвоєний (або роздвоєний) конвеєр. Продукт (банка, коробка) рухається по двох вузьких паралельних стрічках (або ланцюгах), які надійно утримують його по краях.

Саме між цими двома стрічками утворюється технологічний розрив — ідеально розраховане вікно, що відкриває повний доступ до дна продукту, поки той продовжує рухатися.

Процес відбувається "на льоту" з роботизованою точністю:

1. Детектування: Щойно продукт (навіть габаритами 300x300 мм) у безперервному потоці заходить у зону маркування, високоточний японський датчик KEYENCE фіксує його передній край.

2. Синхронізація: Система, на базі ПЛК SIEMENS, миттєво розраховує швидкість руху конвеєра (через енкодер) та положення продукту.

3. Аплікація: Рівно в ту мілісекунду, коли центр дна банки опиняється над технологічним розривом, аплікатор, встановлений знизу-вгору, «вистрілює» або притискає самоклеючу етикетку (розміром від 10x10 мм до 150x150 мм).

4. Фіксація: Одразу після нанесення продукт проїжджає над спеціальною притискною пластиною або роликом, що гарантує ідеальну фіксацію етикетки.

Весь процес відбувається у безперервному режимі, забезпечуючи продуктивність до 180 одиниць на хвилину без єдиної паузи та гарантуючи ідеально точне позиціонування кожного стікера.

Преміальні компоненти для безвідмовної роботи 24/7

Машина BLM-A спроектована для важких промислових умов і розрахована на інтеграцію у найвимогливіші виробничі лінії (харчові, консервні, косметичні, фармацевтичні). Вона може працювати як автономний пост (з власним конвеєром) або поставлятися як модуль, що вбудовується у вашу існуючу лінію.

Її надійність базується на безкомпромісному виборі компонентів:

• «Мозок» системи: Повністю побудований на SIEMENS. Це і центральний ПЛК (PLC), що керує всією логікою, і інтуїтивно зрозумілий сенсорний екран (HMI) для керування та налаштування.

• «Серце» (Аплікаторний двигун): Тут є два варіанти, що визначають модель:

  1. BLM-A (Standard): Оснащується високопродуктивним та надійним японським серводвигуном та драйвером PANASONIC. Це забезпечує виняткову точність, стабільність роботи та довговічність.

  2. BLM-ALS204 (Premium): Оснащується легендарним німецьким аплікатором (друкуючим двигуном) NOVEXX. Це ультимативне рішення для ліній з екстремальним навантаженням та найвищими вимогами до надійності.

• «Очі» (Датчики):

  • Датчик продукту: Високоточний Japan KEYENCE для безпомилкового детектування будь-якої тари.

  • Датчик етикетки: Високочутливий German Leuze. Це критично важливий вузол, оскільки він здатний бачити мітку не тільки на звичайних, але й на складних прозорих етикетках, що є вимогою у преміальному сегменті косметики та напоїв.

Ця комбінація гарантує, що машина BLM-A буде стабільно та надійно працювати роками, усуваючи одне з найскладніших «вузьких місць» у вашому виробничому циклі та забезпечуючи ідеальну відстежуваність для кожної одиниці вашої продукції.
