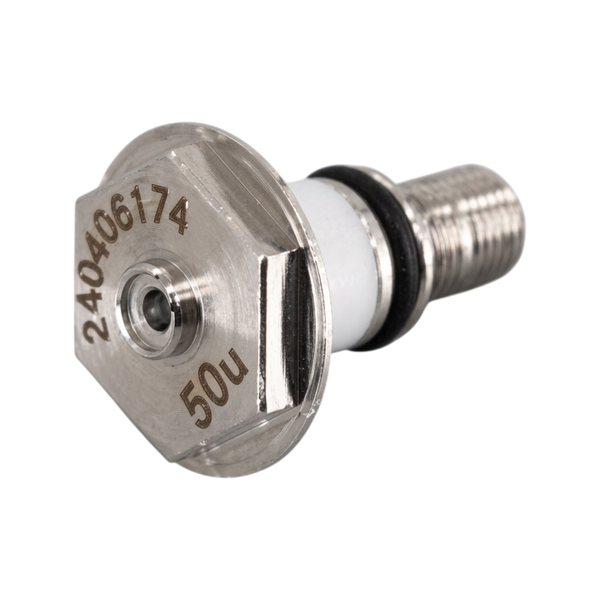

Сопло 50 мкм DB-036546SP-50 для принтерів Domino Ax-Series
Сопло з діаметром вихідного отвору 50 мкм є фундаментальним компонентом гідравлічної системи друкуючої головки принтерів Domino Ax-Series. Цей прецизійний елемент відповідає за трансформацію статичного тиску чорнила в динамічний струмінь, який під впливом модуляції розпадається на тисячі ідентичних крапель для формування маркування.
Призначення та принцип роботи
Основна функція сопла полягає у створенні ламінарного потоку чорнила з чітко заданими параметрами швидкості та напрямку. У принтерах Ax-Series, де реалізована технологія i-Pulse, стабільність цього потоку є критичною для коректного заряджання кожної окремої краплі. Якщо геометрія отвору порушена або всередині накопичилися мікроскопічні відкладення, струмінь починає відхилятися від центральної осі. Це призводить до того, що краплі не потрапляють точно в центр зарядного електрода або вловлювача, спричиняючи помилки фазування та забруднення пластин відхилення. У гіршому випадку викривлений струмінь може спричинити коротке замикання на високовольтних пластинах (ВН), що призведе до негайної зупинки обладнання.
Струмінь, що проходить крізь сопло 50 мкм, має бути ідеально рівним. Будь-які турбулентності на виході створюють так звані «сателіти» — дрібні паразитні краплі, які не піддаються керуванню та осідають на внутрішніх поверхнях головки, створюючи чорнильний наліт. Це вимагає від сервісного інженера регулярної перевірки стану сопла, особливо при роботі з швидкосохнучими чорнилами або в умовах високої запиленості виробництва.
Конструкція та матеріали
Виготовлення сопла DB-036546SP-50 передбачає використання надтвердих матеріалів, стійких до ерозії, яку викликає постійний потік рідини під тиском до 4,5 бар. Внутрішній канал має спеціальний профіль, який мінімізує гідродинамічний опір та запобігає застійним зонам, де чорнило могло б підсихати. Точність обробки країв отвору вимірюється в нанометрах, оскільки навіть найменша зазубрина змінить траєкторію польоту краплі на кілька міліметрів вже на виході з головки.
- Регулярна промивка сопла за допомогою спеціалізованої промивної станції та сертифікованого розчинника є обов'язковою процедурою при кожній зупинці принтера на тривалий час. Це запобігає кристалізації пігментів та зв'язуючих речовин всередині каналу, що є головною причиною повної закупорки.
- Категорично заборонено використовувати механічні засоби очистки, такі як голки або дріт, для прочищення отвору 50 мкм. Будь-який механічний контакт з краями сопла незворотно пошкоджує його геометрію, після чого деталь підлягає тільки заміні. Єдиним допустимим методом глибокої очистки є ультразвукова ванна.
- При заміні сопла необхідно звертати увагу на стан ущільнювального кільця та чистоту посадкового місця в модулі генератора крапель. Навіть мікроскопічна ворсинка, що потрапила під фланець сопла, призведе до перекосу струменя, який буде неможливо виправити стандартними регулюваннями.
Даний вузол повністю сумісний з усією лінійкою принтерів Domino Ax-Series (Ax150i, Ax350i, Ax550i), що використовують стандартний розмір краплі. Своєчасна заміна сопла при перших ознаках нестабільності струменя дозволяє уникнути дорогого ремонту всієї друкуючої головки та мінімізує час простою лінії через помилки друку.
