Сопло EB-SHN1554 — надійність чорнильної системи Markem-Imaje 9450
Промислові принтери серій 9232/9410/9450 розроблені для роботи в умовах високошвидкісних виробничих ліній, де кожна секунда простою призводить до значних збитків. Високі вимоги до надійності компонентів у цих системах обумовлені необхідністю підтримки стабільної якості маркування при безперервному циклі експлуатації. Сопло EB-SHN1554 є критичним елементом, що визначає здатність обладнання створювати чіткі та зчитувані коди на різних типах поверхонь.
Даний компонент інтегрований у вузол сопла, який, у свою чергу, є серцем друкуючої головки у зборі. Роль цього вузла в гідравлічній системі полягає у перетворенні статичного тиску чорнила, що створюється помпою, у динамічний струмінь, який згодом розбивається на окремі краплі. Точність роботи всього гідравлічного модуля безпосередньо залежить від стану та характеристик цього каліброваного отвору.

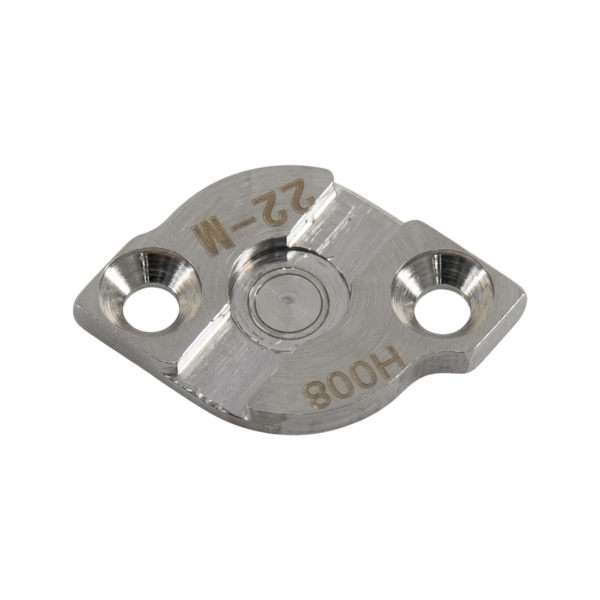

Сопло EB-SHN1554 виготовлене з використанням прецизійних технологій обробки матеріалів, що забезпечує ідеальну геометрію внутрішнього каналу. Конструкція передбачає використання зносостійких вставок, які протистоять ерозійному впливу чорнильного потоку під високим тиском. Функція сопла полягає не просто у випуску рідини, а у формуванні ламінарного потоку, що є базовою умовою для коректної роботи резонатора та подальшого заряджання крапель електродом.
- Гідродинамічна стабільність — внутрішня архітектура сопла мінімізує турбулентність потоку, що дозволяє досягти стабільної точки відриву крапель. Це критично важливо для синхронізації з фазовим детектором та забезпечення точного потрапляння кожної краплі у задану позицію на продукті, мінімізуючи розсіювання чорнила.
- Хімічна стійкість матеріалів — оскільки сопло постійно контактує з агресивними компонентами, такими як розчинник та кетонові чорнила, його корпус виготовлений зі сплавів, що не піддаються корозії та хімічній деградації. Це запобігає зміні діаметра отвору протягом тривалого терміну служби та гарантує незмінність параметрів друку.
- Сумісність з високочастотною модуляцією — фізичні параметри сопла EB-SHN1554 оптимізовані для роботи з п'єзоелектричними резонаторами серії 9450. Це дозволяє формувати краплі однакового розміру та маси навіть при екстремальних частотах друку, що характерно для режиму UHS (надвисока швидкість).
Регулярне обслуговування сопла включає періодичну очистку з використанням спеціалізованого очисного розчину для видалення залишків підсохлого чорнила. Терміни заміни компонента залежать від інтенсивності експлуатації та типу використовуваних витратних матеріалів, проте будь-яке відхилення форми струменя або нестабільність фази є сигналом для проведення діагностики та можливої заміни вузла. Використання справного сопла запобігає забрудненню пластин відхилення та жолоба, що суттєво знижує частоту аварійних зупинок принтера.
