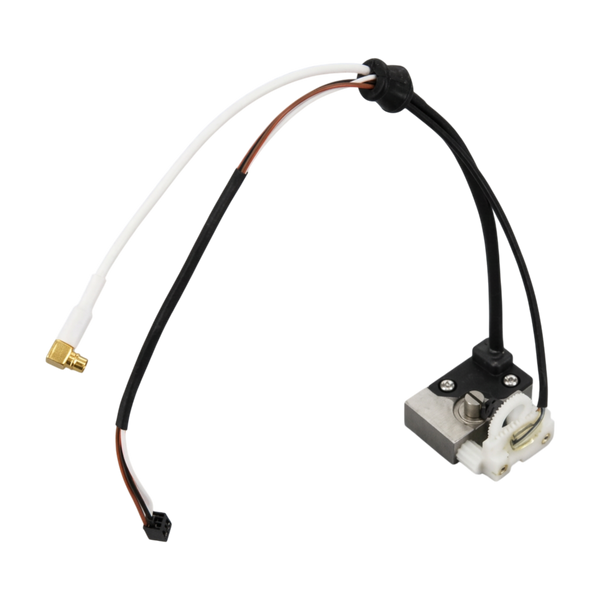

Трубка з'єднання жолоба DB015169SP — компонент системи рекуперації чорнила
Трубка з'єднання жолоба DB015169SP розроблена спеціально для безперервних струменевих принтерів Domino Ax-Series, включаючи моделі Ax150i, Ax350i та Ax550i. Цей елемент є критично важливою частиною гідравлічного контуру, що відповідає за повернення невикористаних крапель чорнила з друкуючої головки назад у систему. Безперебійна циркуляція рідини в цій ділянці визначає загальну працездатність принтера та ефективність використання витратних матеріалів, запобігаючи втратам дороговартісного чорнила під час роботи.
Виготовлена зі спеціалізованого хімічно стійкого полімеру, трубка здатна витримувати постійний вплив агресивних розчинників, метилетилкетону (МЕК) та пігментних компонентів чорнила. Конструкція забезпечує герметичне з'єднання з вузлом жолоба, що повністю виключає ризик розгерметизації під впливом вакууму, який створюється помпою рекуперації. Оптимальна гнучкість матеріалу дозволяє монтувати трубку в обмеженому просторі друкуючої головки без небезпечних перетискань та заломів, які могли б суттєво перешкоджати ламінарному потоку рідини.
Стабільний потік у трубці з'єднання жолоба безпосередньо впливає на чистоту внутрішніх поверхонь друкуючої головки та відсутність накопичення чорнильного нальоту. Якщо рекуперація відбувається нерівномірно через пошкодження або часткове засмічення цієї трубки, виникає критичний ризик розбризкування чорнила всередині корпусу головки, що призводить до миттєвої зупинки друку та помилок фазування. Надійне відведення крапель гарантує, що високовольтні пластини відхилення та зарядний електрод залишатимуться сухими та чистими протягом тривалих робочих змін у важких промислових умовах.
Заміна трубки зазвичай проводиться під час планового сервісного обслуговування або при виявленні перших ознак втрати еластичності та появи мікротріщин на поверхні матеріалу. Основними симптомами зносу є підсмоктування повітря в лінію рекуперації, що викликає інтенсивне піноутворення в основному баку, або видимі сліди протікання чорнила біля місць кріплення на штуцерах. Несвоєчасна заміна може призвести до повного блокування каналу жолоба, що викличе перелив чорнила безпосередньо в головку та може стати причиною виходу з ладу електронних компонентів і дороговартісного ремонту.
Трубка повністю сумісна з технічними стандартами Ax-Series та не потребує додаткових адаптерів для встановлення у штатне місце. Під час монтажу сервісному інженеру важливо переконатися у відсутності надмірного натягу та правильній фіксації на з'єднувальних елементах для забезпечення повної вакуумної герметичності гідравлічної системи. Регулярна перевірка стану цього вузла дозволяє уникнути раптових зупинок лінії та мінімізувати кількість сервісних викликів, пов'язаних із помилками системи рекуперації.
