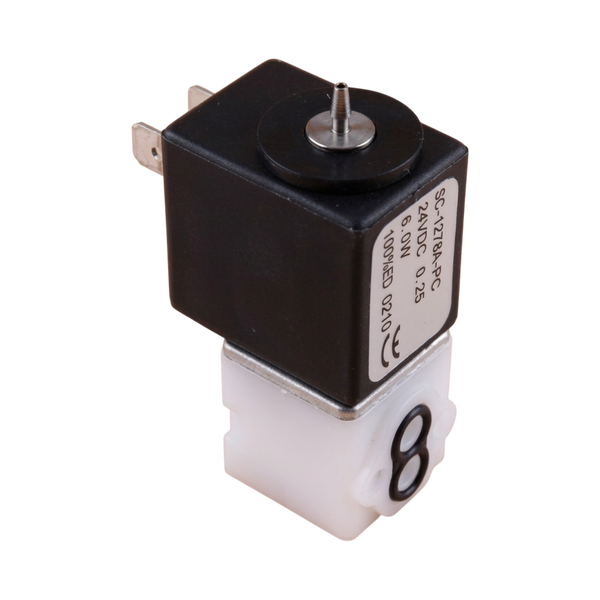

Триходовий клапан DB4-0340003SP — керування потоками в гідравлічній системі
Цей електромагнітний компонент призначений для встановлення в принтери Domino серій A-GP, A120 та A220. Він відіграє ключову роль у розподілі робочих рідин, дозволяючи системі автоматично перемикатися між режимами подачі чорнила, промивки та рекуперації. Без точного спрацьовування цього вузла неможлива коректна робота гідравлічного модуля, що призводить до критичних помилок у системі циркуляції. Триходовий клапан виконує функцію виконавчого механізму, який отримує команди безпосередньо від материнської плати принтера для точного дозування розчинника або чорнила.
Конструкція клапана включає стійкий до агресивних хімічних сполук корпус та електромагнітну котушку, що керує внутрішнім плунжером. Триходова конфігурація дозволяє направляти потік з одного входу на один з двох виходів залежно від сигналу контролера. Використання якісних ущільнювальних матеріалів запобігає внутрішнім витокам та змішуванню рідин у закритих каналах. Внутрішні деталі клапана виготовлені з нержавіючої сталі та спеціальних полімерів, що витримують постійний контакт із метилетилкетоном та іншими агресивними розчинниками, забезпечуючи тривалу експлуатацію без деградації матеріалу та втрати герметичності.
Стабільність роботи клапана безпосередньо впливає на чистоту гідравлічного контуру та точність підтримки в’язкості. Чітке перемикання гарантує, що розчинник потрапляє в систему саме в той момент, коли це необхідно для розведення чорнила або промивки сопла. Це запобігає засміченню друкуючої головки та забезпечує стабільне формування крапель. Відсутність вібрацій при роботі клапана сприяє збереженню ламінарності потоку, що критично для принтерів високої роздільної здатності, де навіть незначні пульсації можуть погіршити якість маркування або призвести до нестабільності струменя.
Основними симптомами несправності виступають залипання плунжера через осад чорнила або перегорання обмотки котушки. Якщо клапан не перемикається, принтер видає помилки тиску, в’язкості або не завершує цикл автоматичної промивки сопла. Своєчасна заміна вузла дозволяє уникнути тривалих простоїв обладнання та дорогого ремонту всього гідравлічного модуля. Регулярна діагностика стану котушки за допомогою вимірювання опору дозволяє виявити критичний знос ще до повної зупинки виробничої лінії, що важливо для безперервного циклу маркування продукції.
Компонент повністю сумісний з моделями A120, A220 та спеціалізованою версією A-GP. При встановленні важливо суворо дотримуватися схеми підключення трубок та переконатися в повній герметичності фітингів для запобігання потраплянню повітря в систему. Рекомендується проводити перевірку працездатності клапана під час кожного планового технічного обслуговування принтера, звертаючи увагу на швидкість реакції плунжера на керуючий сигнал та відсутність сторонніх звуків при спрацьовуванні електромагніту.
