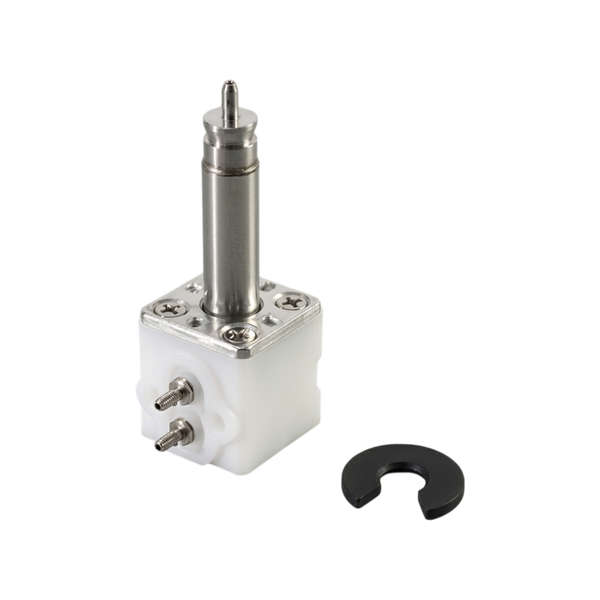

Триходовий соленоїдний клапан LB-HSN0556 — компонент гідравлічної системи
Триходовий соленоїдний клапан LB-HSN0556 є ключовим виконавчим елементом гідравлічної системи краплеструменевих принтерів Linx та обладнання Linx. Цей вузол призначений для точного керування потоками робочих рідин — чорнила та розчинника — шляхом перемикання між різними магістралями контуру. Дана модифікація поставляється без котушки, що передбачає встановлення існуючого електромагнітного приводу на новий механічний блок клапана.
Конструкція клапана базується на принципі прямої дії, де рухоме внутрішнє осердя безпосередньо відкриває або перекриває канали. На відміну від двоходових моделей, цей триходовий компонент дозволяє реалізувати складні алгоритми циркуляції, такі як промивка друкуючої головки або повернення чорнила з жолоба під час запуску та зупинки принтера. Встановлюється деталь переважно у гідравлічний модуль або безпосередньо на розподільний блок (колектор), забезпечуючи герметичне роз'єднання потоків під тиском.
Корпус виготовлений зі спеціалізованих інженерних полімерів, стійких до агресивного впливу метилетилкетону (МЕК) та інших розчинників, що використовуються в промисловому маркуванні. Внутрішні ущільнення виконані з фторованих еластомерів, що мінімізує ризик набрякання або деградації матеріалу при тривалому контакті з хімічно активними середовищами. Критичним параметром є точність обробки посадкового місця осердя, оскільки навіть мікроскопічні витоки можуть призвести до зміни в'язкості чорнила або нестабільності тиску в системі.
Переваги використання:
- Висока хімічна стійкість матеріалів корпусу та внутрішніх елементів до всіх типів розчинників та пігментних чорнил, що запобігає передчасному руйнуванню вузла.
- Мінімальний внутрішній «мертвий об'єм», що критично важливо для швидкої та ефективної очистки системи під час процедури автоматичної промивки.
- Стабільна робота при високих частотах перемикання, що забезпечує точне дозування рідин та підтримання заданих параметрів гідравлічного контуру.
- Модульна конструкція дозволяє замінити лише механічну частину клапана, зберігаючи справну котушку, що оптимізує витрати на технічне обслуговування.
- Повна відповідність геометричним та гідравлічним характеристикам специфікації Linx, що гарантує відсутність просадок тиску в магістралі.
Регламентна заміна клапана рекомендується при виявленні ознак внутрішньої негерметичності або при механічному заклинюванні осердя через накопичення підсохлих залишків чорнила. Своєчасне сервісне обслуговування цього вузла запобігає забрудненню чорнильної системи та гарантує стабільну роботу друкуючої головки. Враховуючи відсутність котушки в комплекті, при монтажі слід приділити особливу увагу чистоті контактних поверхонь та надійності фіксації електромагнітного приводу.
