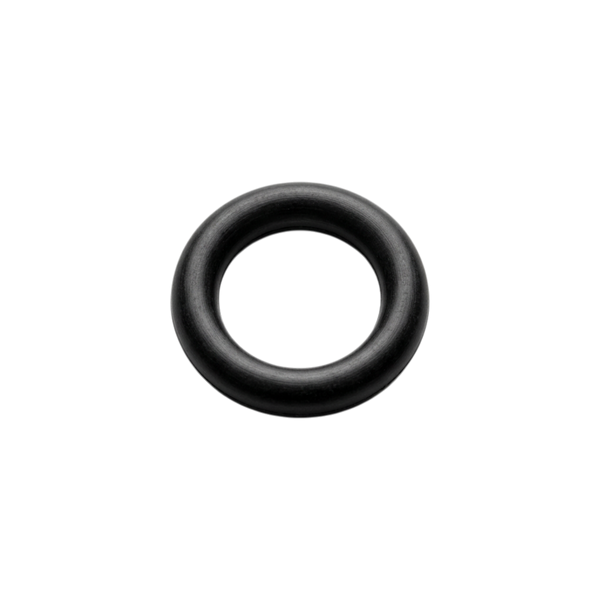

Ущільнювальне кільце сопла EB-SHN1831 для принтерів Markem-Imaje 9232
Ущільнювальне кільце сопла EB-SHN1831 — це критично важливий компонент гідравлічної системи друкуючої головки, що відповідає за герметизацію з'єднання між корпусом сопла та тримачем. Дана деталь розроблена спеціально для використання в промислових маркувальних системах серій 9232, 9410 та 9450, де точність позиціонування струменя безпосередньо залежить від стабільності тиску всередині вузла.
Призначення та принцип роботи
Основна функція кільця EB-SHN1831 полягає у запобіганні витоку чорнила під високим робочим тиском, який створює головна помпа системи. Вузол сопла працює в умовах постійної вібрації, що генерується резонатором для розбиття струменя на краплі, тому ущільнення має не лише утримувати рідину, а й демпфувати мікроколивання, зберігаючи жорсткість конструкції. Якщо ущільнювальне кільце зношене або пошкоджене, виникає ризик потрапляння повітря в систему або підтікання чорнила безпосередньо на електроди, що миттєво призводить до помилки високої напруги (EHT fault) та зупинки виробничої лінії.
Крім того, кільце забезпечує правильну посадку сопла відносно зарядної пластини. Навіть мінімальне відхилення в частки міліметра, спричинене неправильною деформацією старого ущільнювача, може призвести до того, що струмінь почне бити повз жолоб. Це спричиняє забруднення внутрішньої порожнини головки та вимагає тривалої процедури, якою є очистка та повторне налаштування параметрів модуляції.
Конструкція та матеріали
Виріб виготовляється зі спеціалізованого фторкаучуку або аналогічного еластомеру, який має виняткову стійкість до агресивних хімічних сполук, що містяться в розчинниках на основі метилетилкетону (МЕК) або ацетону. Матеріал зберігає свою еластичність протягом тривалого часу, не розбухає та не розтріскується під впливом постійного контакту з пігментними або стандартними чорнилами. Геометричні параметри кільця витримані з високою точністю, що гарантує щільне прилягання до полірованих поверхонь вузла сопла.
- При кожній плановій розборці друкуючої головки для глибокої очистки сопла в ультразвуковій ванні рекомендується встановлювати нове ущільнювальне кільце. Це пов'язано з тим, що після стискання в корпусі деталь набуває певної форми та втрачає здатність до повторної ефективної герметизації при повторному монтажі.
- Перед встановленням необхідно ретельно перевірити посадкове місце на наявність залишків сухого чорнила або мікрочастинок пилу. Навіть найменше забруднення під кільцем може стати причиною порушення герметичності під час роботи на максимальному тиску.
- Категорично забороняється використовувати гострі металеві інструменти (викрутки, шила) для виймання старого кільця, оскільки це може пошкодити дзеркальну поверхню тримача сопла, після чого навіть нове ущільнення не зможе забезпечити повну герметичність вузла.
Ущільнювальне кільце EB-SHN1831 є універсальним для моделей 9232, 9410 та 9450, забезпечуючи стабільну роботу каплеструменевої системи в режимі 24/7. Своєчасна заміна цього недорогого, але важливого елемента дозволяє уникнути дорогих ремонтів друкуючої головки та вимушених простоїв обладнання через забруднення високовольтних блоків.
