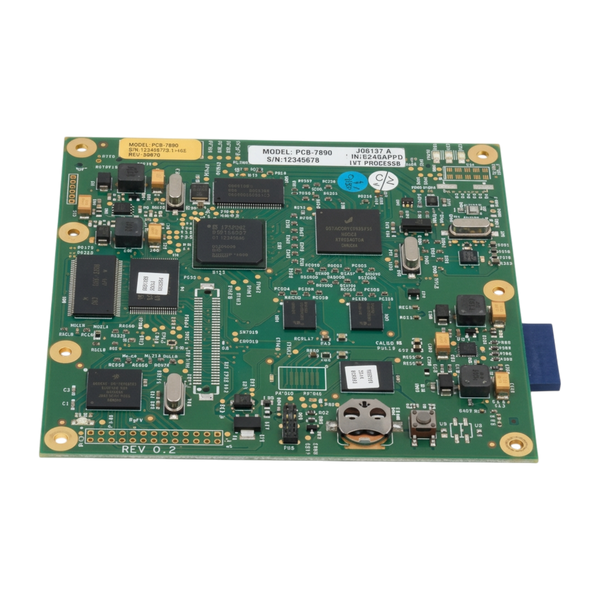

Відновлена плата NEP TECHNO EA48472 для принтерів Markem-Imaje 9450
Плата NEP TECHNO EA48472 являє собою центральний електронний вузол керування, розроблений для забезпечення стабільної роботи промислових принтерів серій 9232, 9410 та 9450. Даний компонент відповідає за координацію основних обчислювальних процесів, обробку сигналів у реальному часі та інтеграцію всіх виконавчих пристроїв у єдину систему друку.
Призначення та принцип роботи
Функціонально плата NEP TECHNO виконує роль головного процесорного модуля, який обробляє вхідні дані від датчиків та формує керуючі імпульси для друкуючої головки та гідравлічного модуля. Вона забезпечує прецизійну синхронізацію між швидкістю руху продукції на конвеєрі та частотою генерації крапель, що критично важливо для збереження чіткості маркування при високих швидкостях. Плата керує складними алгоритмами модуляції та відхилення струменя, взаємодіючи з високовольтним блоком (ВН) та платою інтерфейсу друку (PIB). Окрім цього, електронний вузол контролює параметри в'язкості чорнила та робочу температуру, автоматично коригуючи цикли роботи помпи та соленоїдних клапанів для підтримки стабільного тиску. Завдяки системі обробки переривань, плата миттєво реагує на сигнали від датчика жолоба або детектора фази, запобігаючи виникненню помилок друку та забрудненню внутрішніх компонентів головки.
Конструкція та матеріали
Конструктивно плата виготовлена на багатошаровій основі з текстоліту високої щільності, що гарантує стійкість до електромагнітних перешкод та вібраційних навантажень, характерних для виробничих цехів. Поверхня друкованої плати (PCB) покрита спеціальним захисним шаром (conformal coating), який надійно ізолює струмопровідні доріжки та електронні компоненти від агресивного впливу парів розчинника та вологи. На платі розміщені високопродуктивні мікропроцесори, модулі пам'яті та спеціалізовані роз'єми для підключення сигнальних шлейфів. Використання технології поверхневого монтажу (SMD) дозволило досягти високої щільності компонування при збереженні термічної стабільності вузла. Оскільки даний вузол є відновленим (secondhand), він пройшов повний цикл технічної діагностики, включаючи перевірку цілісності ланцюгів живлення, стабільності тактових частот та працездатності всіх інтерфейсів введення-виведення.
- Перед встановленням плати необхідно обов'язково перевірити вихідну напругу блоку живлення (PSU), оскільки нестабільне живлення може пошкодити чутливі напівпровідникові структури мікросхем.
- Монтажні роботи повинні проводитися виключно з використанням антистатичного обладнання (браслетів та килимків), щоб запобігти пробою статичною електрикою, що є основною причиною прихованих дефектів електроніки.
- Після встановлення плати в шасі принтера важливо перевірити надійність фіксації всіх конекторів та відсутність перегинів шлейфів, що мінімізує ризик виникнення перехідного опору в ланцюгах передачі даних.
Дана плата повністю сумісна з архітектурою моделей серії 9450, забезпечуючи відновлення працездатності системи при виході з ладу штатного модуля керування. Заміна вузла доцільна при виникненні непереборних помилок системної шини, збоях ініціалізації або після фізичного пошкодження компонентів внаслідок аварійних ситуацій у гідравлічній системі.
