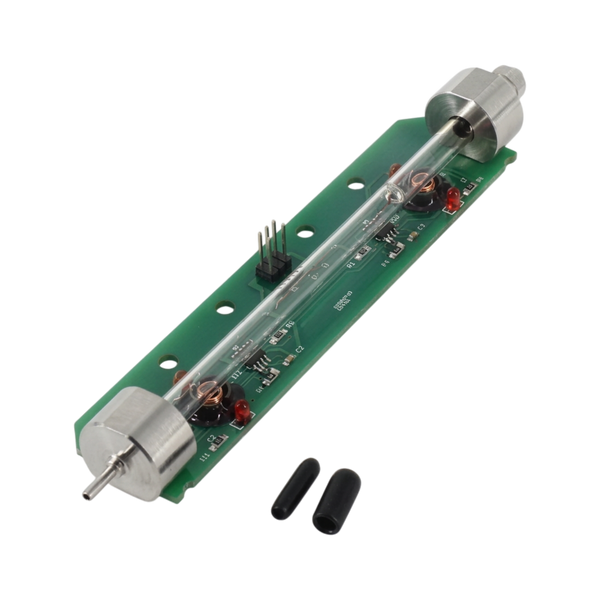

Кульковий віскозиметр GB54-002900S для LEIBINGER
Кульковий віскозиметр GB54-002900S — це ключовий контрольно-вимірювальний пристрій у гідравлічній системі краплеструменевих принтерів LEIBINGER, відповідальний за безперервний моніторинг фізико-хімічних властивостей витратних матеріалів. У технології CIJ (Continuous Inkjet) стабільність формування крапель безпосередньо залежить від густини робочої суміші, тому цей вузол виконує роль головного датчика зворотного зв'язку для автоматичного підтримання робочих параметрів. Без точних даних від віскозиметра неможливе коректне керування процесом додавання розчинника, що критично важливо для запобігання забиванню сопла та забезпечення чіткості маркування.
Конструкція даного компонента розроблена з урахуванням тривалого контакту з агресивними хімічними середовищами, такими як метилетилкетон (MEK) або етанолові суміші. Принцип роботи вузла базується на вимірюванні часу проходження каліброваної кульки крізь певний об'єм чорнила під дією сили тяжіння. Спеціальні електромагнітні або оптичні сенсори фіксують момент проходження кульки через контрольні точки, передаючи сигнал на материнську плату для подальшої обробки алгоритмами принтера. Висока точність обробки внутрішньої поверхні вимірювальної трубки виключає зайве тертя та гарантує повторюваність результатів при кожному циклі вимірювання.
- Вимірювальна колба виготовлена з хімічно стійкого полімеру, що не деформується під впливом високого тиску та розчинників.
- Калібрована металева кулька має ідеальну сферичну форму та масу, що забезпечує мінімальну похибку при вимірюванні в'язкості.
- Інтегровані безконтактні датчики детектування положення кульки захищені від прямого контакту з рідиною, що подовжує термін їхньої служби.
- Вузол оснащений герметичними роз'ємами для швидкого підключення до сигнальної лінії керуючої електроніки.
- Компактний корпус дозволяє інтегрувати віскозиметр у щільну компоновку гідравлічного модуля без перешкод для інших магістралей.
Цей датчик встановлюється в контурі циркуляції чорнильної системи, зазвичай після основного фільтра або безпосередньо перед подачею суміші в напірну магістраль. Він тісно взаємодіє з клапаном подачі розчинника: якщо час падіння кульки перевищує встановлений ліміт (що свідчить про загустіння чорнила), система автоматично ініціює впорскування розчинника до досягнення еталонних показників. Використання справного віскозиметра запобігає відхиленню струменя, порушенню синхронізації заряду крапель та передчасному зносу помпи тиску через роботу з надмірно густим середовищем.
Регулярна очистка внутрішньої порожнини віскозиметра під час планового сервісного обслуговування є обов'язковою процедурою, оскільки залишки підсохлого чорнила можуть сповільнювати рух кульки, видаючи хибні дані про високу в'язкість. При заміні даного вузла важливо переконатися в надійності кріплення трубок та відсутності повітряних пробок у вимірювальному каналі, оскільки бульбашки повітря можуть суттєво спотворювати результати вимірювань, що призведе до надмірного розрідження чорнила розчинником.
