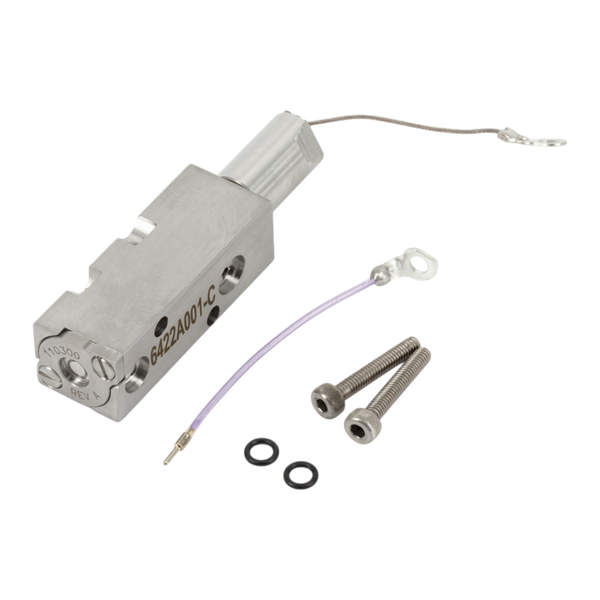

Вузол модуляції EB28270 для Markem-Imaje 90 Series
Вузол модуляції EB28270 виступає центральним компонентом системи формування крапель у друкуючих головках принтерів Markem-Imaje 90 Series. Цей елемент відповідає за перетворення електричного сигналу в механічні коливання високої частоти, що безпосередньо впливає на розпад безперервного струменя чорнила на окремі, однакові за розміром краплі. Без точної роботи цього вузла неможливо досягти стабільного фазування та високої якості друку на промислових швидкостях.
Конструкція вузла базується на використанні високочутливого п'єзоелектричного елемента, інтегрованого у корпус, що виготовлений зі спеціалізованих сплавів. Вибір матеріалів обумовлений необхідністю опору агресивному впливу розчинників та чорнила на основі метилэтилкетону. Внутрішня геометрія вузла розрахована таким чином, щоб забезпечити ламінарний потік рідини перед зоною каплеутворення, що мінімізує виникнення турбулентності. Прецизійна обробка контактних поверхонь гарантує ідеальну співвісність з соплом, що є критичним фактором для запобігання відхиленню струменя від заданої вертикальної осі. Вузол спроектований для роботи в умовах інтенсивної вібрації, зберігаючи при цьому стабільність резонансної частоти протягом тривалих робочих циклів.
- Використання високоякісної п'єзокераміки для забезпечення стабільної амплітуди модуляції.
- Повна хімічна сумісність корпусу з усіма типами промислових чорнил Markem-Imaje.
- Мінімізація утворення сателітних крапель завдяки точному налаштуванню частотних характеристик.
- Надійна ізоляція електричних контактів для запобігання пробоїв у вологому середовищі друкуючої головки.
- Висока механічна міцність кріплень, що забезпечує незмінність положення вузла відносно інших компонентів головки.
Вузол модуляції встановлюється безпосередньо в корпус друкуючої головки та взаємодіє з блоком сопла і зарядною пластиною. Він працює в тісному зв'язку з материнською платою, яка генерує сигнал модуляції, адаптований під в'язкість чорнила та температуру навколишнього середовища. Будь-яке відхилення в параметрах роботи цього вузла призводить до порушення структури струменя, що проявляється у розмитості символів або помилках «Ink Jet Fault». Регулярна очистка та контроль стану вузла модуляції є обов'язковими для підтримки працездатності всієї гідравлічної системи принтера. Стабільність енергії, що передається струменю, визначає здатність системи до точного позиціонування кожної краплі на поверхні продукту, що особливо важливо при друку дрібних шрифтів та складних графічних об'єктів.
