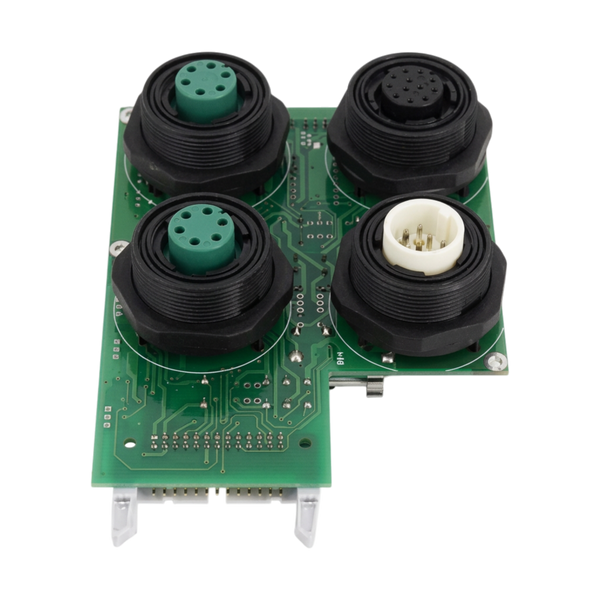

Вузол плати стандартного інтерфейсу DB3-0130009SP — технічний огляд
Цей електронний вузол виступає основним сполучним центром між центральним процесором принтера Domino A+ та зовнішніми пристроями виробничої лінії. Плата відповідає за прийом та первинну обробку сигналів від датчиків продукту (фотодатчиків) та валових енкодерів, що є критично важливим для синхронізації швидкості друку з рухом конвеєра. Без справної роботи цього компонента неможливе точне позиціонування маркування на об'єктах, що рухаються.
Конструкція плати базується на багатошаровій друкованій основі з використанням компонентів для поверхневого монтажу, що мінімізує вплив електромагнітних завад на логічні ланцюги. Вузол оснащений спеціалізованими розв'язками, які захищають материнську плату від можливих стрибків напруги, що можуть виникнути в зовнішніх кабельних лініях. Кожен вхідний канал має фільтрацію від брязкоту контактів, що запобігає помилковим спрацьовуванням тригера друку в умовах вібраційного навантаження промислового обладнання.
Технічні характеристики та переваги:
- Повна апаратна сумісність з архітектурою керування принтерів серії Domino A+;
- Наявність захищених інтерфейсів для підключення валового енкодера та фотодатчика;
- Інтегровані схеми гальванічної розв'язки для запобігання пошкодженню центрального процесора;
- Висока швидкість обробки сигналів, що дозволяє працювати на максимальних темпах виробничих ліній.
Вузол встановлюється в захищений електронний відсік корпусу принтера та підключається безпосередньо до системної шини. Він виконує роль буфера, який перетворює фізичні сигнали від датчиків у цифрові команди для модуля формування крапель. У разі виходу плати з ладу принтер може перестати «бачити» продукт або некоректно розтягувати/стискати текст маркування через втрату зв'язку з енкодером.
Рекомендації щодо обслуговування:
- Періодична перевірка надійності фіксації роз'ємів — вібрація конвеєра може призвести до поступового послаблення контактів, що спричиняє переривчастий сигнал друку.
- Візуальний огляд на предмет відсутності окислення на контактних групах — у приміщеннях з високою вологістю або випарами розчинника контакти потребують очистки спеціальними засобами.
- Суворе доотримання правил антистатичного захисту під час заміни або діагностики вузла — статичний розряд може миттєво вивести з ладу мікросхеми логіки інтерфейсу.
Вузол плати стандартного інтерфейсу DB3-0130009SP є незамінним елементом для інтеграції Domino A+ у будь-яку автоматизовану систему маркування, де вимагається висока точність та стабільність роботи.
