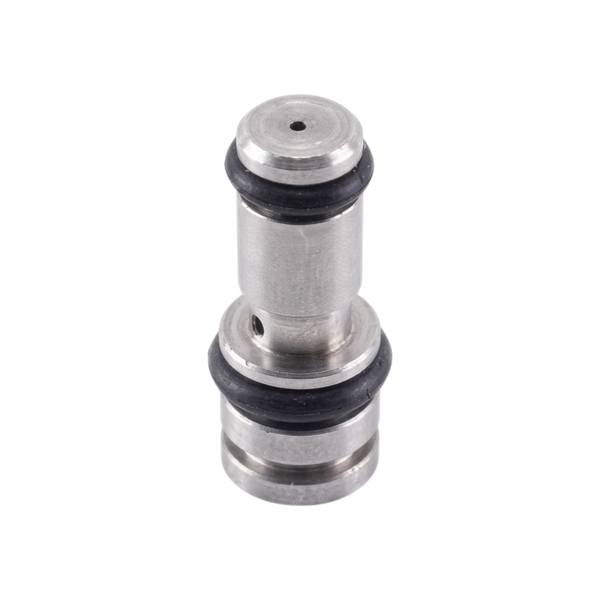

Вузол вентурі MK3 LB16313 для Linx — що це і навіщо
Вузол вентурі MK3 — це прецизійний гідравлічний компонент системи рекуперації, розроблений для створення необхідного рівня розрідження (вакууму) у зворотному контурі крапельно-струменевого принтера. Дана деталь є ключовим елементом, що відповідає за фізичне повернення невикористаних крапель чорнила з жолоба друкуючої головки назад у гідравлічний модуль для повторного використання. Конструктивно вузол являє собою спеціально розрахований канал зі звуженням, де за рахунок зміни швидкості потоку рідини або повітря виникає перепад тиску, достатній для стабільного всмоктування чорнильної суміші.
Принцип роботи вузла базується на ефекті Вентурі: потік розчинника або чорнила під тиском проходить крізь вузьке сопло всередині корпусу, що призводить до різкого збільшення швидкості потоку та падіння статичного тиску в зоні звуження. Саме в цю зону низького тиску під'єднується трубка жолоба, через яку всмоктується повітряно-чорнильна суміш, що запобігає переповненню жолоба та виливанню чорнила всередині головки. Вузол вентурі MK3 працює в тісній взаємодії з помпою та фільтрами, забезпечуючи безперервну циркуляцію витратних матеріалів без пульсацій та перебоїв.
Важливість коректної роботи цього вузла неможливо переоцінити, оскільки будь-яке порушення герметичності або зміна внутрішньої геометрії каналу через відкладення засохлого чорнила призводить до втрати вакууму. Якщо вузол вентурі не створює достатнього розрідження, чорнило починає накопичуватися в жолобі, що неминуче спричиняє забруднення електродів друкуючої головки, виникнення помилок фазування та повну зупинку процесу маркування. Окрім того, нестабільна робота рекуперації підвищує витрату розчинника, оскільки порушується оптимальний баланс повітряно-рідинної суміші в системі.
- Висока стійкість до агресивних компонентів чорнила та розчинників на основі МЕК або спирту.
- Точна внутрішня геометрія для генерації стабільного вакууму на високих швидкостях друку.
- Надійні різьбові з'єднання, що запобігають підсмоктуванню повітря та витоку рідини.
- Оптимізована конструкція MK3 для зменшення ризику утворення чорнильних відкладень усередині каналу.
Заміну вузла вентурі рекомендується проводити при виявленні ознак слабкого всмоктування з жолоба, які не усуваються стандартною промивкою, або при механічному пошкодженні корпусу та з'єднувальних фітингів. Оскільки цей компонент працює під постійним гідравлічним навантаженням, його стан слід перевіряти під час кожного планового сервісного обслуговування принтерів серії Linx. Своєчасна заміна зношеного вузла дозволяє уникнути тривалих простоїв обладнання через залиття друкуючої головки чорнилом.
