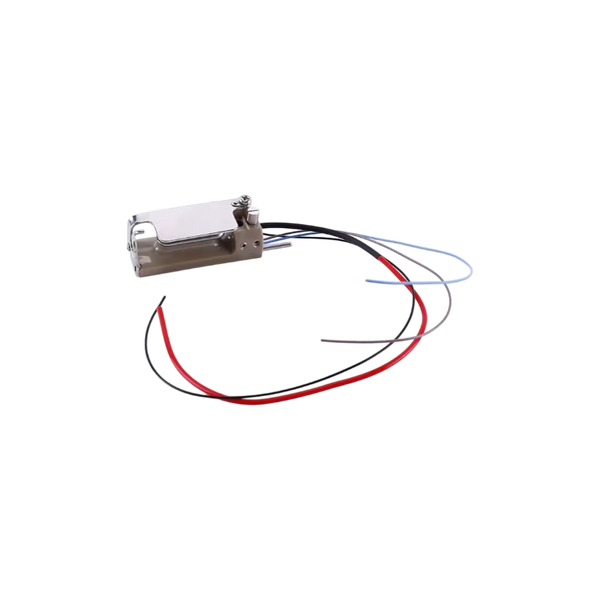

Високовольтний блок відхилення (EHT BLOCK ASSY 34 DOTS) WB-PL2928 для Videojet 400 серії та Willett

Високовольтний блок EHT WB-PL2928

Високовольтний блок (EHT Block Assembly) на 34 краплі є ключовим електростатичним вузлом у друкувальній голівці каплеструйних принтерів Videojet 400 серії та Willett. Цей компонент відповідає за кінцеве формування маркування на поверхні продукту. Блок створює потужне статичне поле, яке відхиляє заряджені краплі чорнила на заданий кут, формуючи вертикальну матрицю символів. Від чистоти та цілісності цього вузла безпосередньо залежить висота, ширина та чіткість надрукованого тексту.

1. Механіка роботи: На фазові пластини блоку подається висока напруга (зазвичай кілька кіловольт). Коли краплі чорнила, попередньо отримавши індивідуальний мікрозаряд у зарядному тунелі, пролітають між цими пластинами, вони відхиляються від своєї прямолінійної траєкторії. Ступінь відхилення залежить від величини заряду кожної конкретної краплі: чим більший заряд, тим сильніше вона відхиляється в електростатичному полі. Краплі без заряду пролітають прямо і потрапляють у приймальний жолоб (Gutter) для повернення в систему.

2. Ознаки несправності: Головна проблема — накопичення чорнильного пилу або потрапляння бризок мейкапу на високовольтні пластини. Це створює струмопровідні містки, що призводить до мікропробоїв, іскріння та критичного падіння напруги поля. Принтер миттєво фіксує витік струму і блокує роботу з помилкою «EHT Trip» (Пробій високої напруги). Крім того, фізична деформація пластин або їхнє розхитування після неакуратного чищення спотворює поле, роблячи друк розмитим, хвилястим або зрізаним.

3. Протокол заміни: Заміна вузла WB-PL2928 вимагає підвищеної обережності та обов'язкового повного знеструмлення принтера. Після встановлення нового блоку інженер повинен ретельно перевірити паралельність пластин та відкалібрувати рівень високої напруги через сервісне меню, щоб забезпечити правильну висоту шрифту та уникнути перекриття крапель.
