Запобіжник 20 х 5 (T) 4 А для принтерів A-Series
Запобіжник 20 х 5 (T) 4 А з артикулом DB01229 є критично важливим елементом пасивного захисту електричних кіл у промислових маркувальних принтерах Domino A-Series. Цей компонент призначений для миттєвого розмикання електричного ланцюга у випадку виникнення критичного перевантаження або короткого замикання, що дозволяє зберегти складні електронні модулі та материнську плату від незворотного термічного пошкодження.
Призначення та принцип роботи
У системі принтера цей запобіжник інтегрується в блок живлення (PSU) або встановлюється безпосередньо на плату керування для захисту силових каскадів. Маркування «T» (Time-delay) вказує на те, що це пристрій повільної дії, який здатен витримувати короткочасні сплески пускового струму, характерні для моментів увімкнення двигунів помп або активації високовольтного блоку. Якщо сила струму перевищує номінальні 4 А протягом часу, що виходить за межі допустимих пускових значень, плавка вставка руйнується, фізично перериваючи подачу енергії. Це запобігає перегріву провідників та виходу з ладу напівпровідникових компонентів, вартість заміни яких значно перевищує ціну самого запобіжника.
Конструкція та матеріали

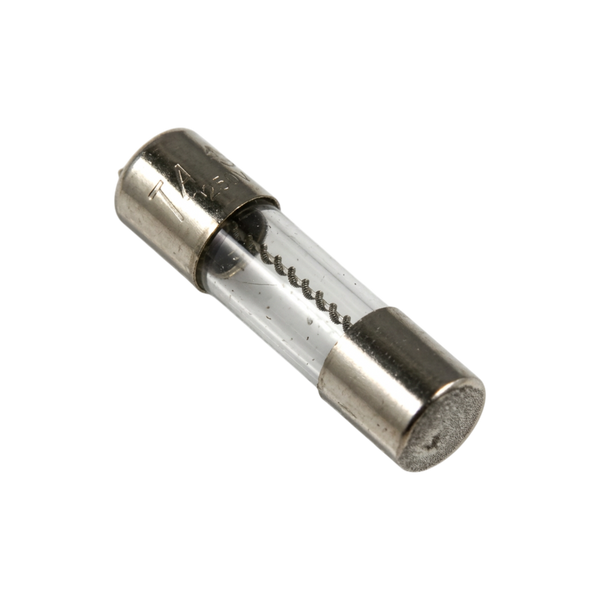

Виріб виконаний у стандартному циліндричному корпусі довжиною 20 мм та діаметром 5 мм, що відповідає промисловим стандартам посадкових місць у тримачах запобіжників. Прозорий корпус дозволяє інженеру-сервіснику швидко провести візуальну інспекцію стану плавкого елемента без використання вимірювальних приладів. Контактні ковпачки виготовлені з високопровідного сплаву з антикорозійним покриттям, що мінімізує опір у місці контакту та запобігає паразитним нагріванням. Внутрішня плавка нитка відкалібрована з високою точністю, що гарантує стабільність роботи в умовах вібрацій та температурних коливань, характерних для виробничих цехів.
- Перед заміною компонента обов'язково від'єднайте принтер від електромережі — це базове правило безпеки, що запобігає ураженню електричним струмом та випадковому замиканню сусідніх контактів на платі під час маніпуляцій.
- У разі спрацювання запобіжника необхідно провести повну діагностику вузлів: перевірте стан помпи, соленоїдних клапанів та блоку живлення на предмет внутрішніх замикань, оскільки перегорання захисного елемента часто є наслідком несправності іншого вузла.
- Забороняється використовувати тимчасові перемички («жучки») або запобіжники з іншим номіналом струму — встановлення елемента на 5 А замість штатних 4 А може призвести до вигорання доріжок материнської плати або займання ізоляції шлейфів.
Запобіжник DB01229 повністю сумісний з усією лінійкою принтерів Domino A-Series, включаючи моделі A100, A200, A300 та A400. Наявність кількох запасних одиниць у сервісному комплекті є обов'язковою умовою для швидкого відновлення працездатності лінії у разі нестабільної роботи зовнішньої електромережі.
