Заземлюючий ремінець для Videojet EXCEL Series — що це і навіщо

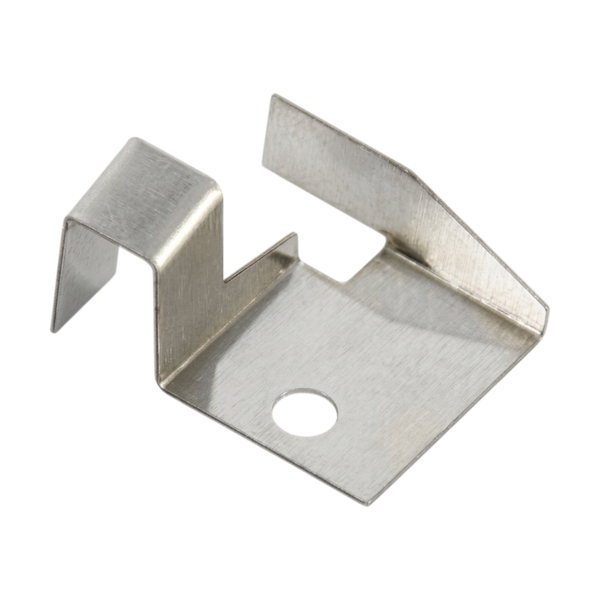

Заземлюючий ремінець VB356859 — це спеціалізований електротехнічний вузол, призначений для створення надійного електричного зв'язку між рухомими компонентами, корпусними деталями та загальною шиною заземлення принтера. У промислових маркувальних системах Videojet серії EXCEL цей елемент відіграє критичну роль у відведенні надлишкового статичного заряду, який неминуче накопичується під час роботи гідравлічної системи та високовольтних блоків. Виріб являє собою гнучку багатожильну металеву шину з високою провідністю, захищену від окислення та механічного руйнування в умовах постійної вібрації.
Принцип роботи цього компонента базується на забезпеченні безперервного шляху з мінімальним опором для електричного струму, що дозволяє ефективно вирівнювати потенціали між різними частинами обладнання. Заземлюючий ремінець з'єднує металеві елементи корпусу, дверцята та шлангокабель із центральною точкою заземлення на рамі принтера, що запобігає виникненню випадкових іскрових розрядів. Це особливо важливо для стабільності цифрових сигналів, оскільки навіть незначні електростатичні наведення можуть призвести до спотворення даних, що передаються від материнської плати до друкуючої головки, спричиняючи помилки друку або раптові зупинки системи.
Належне функціонування заземлення є запорукою безпеки як електронних модулів, так і обслуговуючого персоналу. Без справного ремінця VB356859 статична енергія може накопичуватися на зовнішніх поверхнях, що створює ризик пошкодження чутливих напівпровідникових компонентів на платах управління та у високовольтному блоці живлення (EHT). Окрім захисту від пробоїв, якісне заземлення безпосередньо впливає на точність формування краплинного струменя: відсутність паразитних зарядів на конструкційних елементах головки гарантує, що кожна крапля чорнила буде відхилятися пластинами точно за заданою траєкторією, забезпечуючи чітке та стабільне маркування.
- Висока механічна гнучкість провідника, що дозволяє витримувати мільйони циклів вібрації конвеєра без перелому жил
- Хімічна стійкість матеріалів до впливу парів розчинника (мейкапу) та компонентів чорнила, що використовуються в принтерах EXCEL
- Надійні контактні клеми з антикорозійним покриттям для забезпечення стабільно низького електричного опору протягом усього терміну служби
- Оптимізована геометрична форма для зручного монтажу в обмеженому просторі корпусу або всередині шлангокабелю
Заміну заземлюючого ремінця VB356859 необхідно виконувати при виявленні перших ознак фізичного зносу: розривів окремих жил, сильної деформації або появи слідів окислення на місцях кріплення. Інженерам-сервісникам рекомендується перевіряти цілісність контуру заземлення за допомогою мультиметра під час кожного планового технічного обслуговування, оскільки приховане пошкодження провідника може стати причиною незрозумілих збоїв у роботі електроніки. Даний компонент є універсальним для всієї лінійки Videojet EXCEL, включаючи моделі 170i, 2000 та спеціалізовані версії принтерів.
