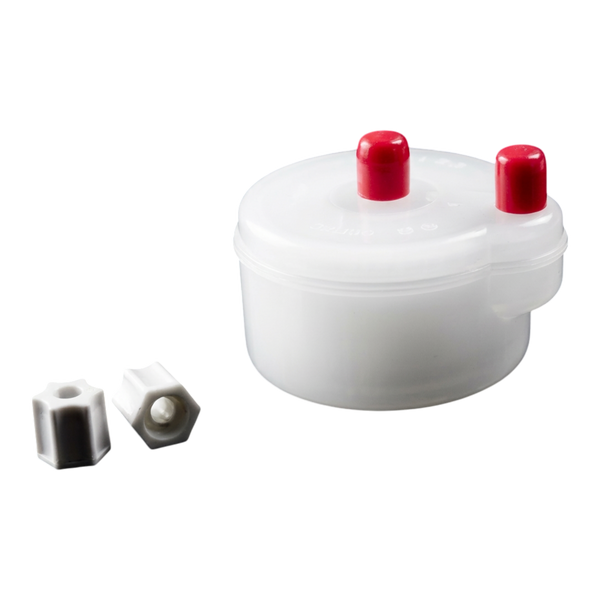

Фільтр 10 мкм DB14831 — технічний огляд
Фільтр 10 мкм з артикулом DB14831 є критично важливим компонентом гідравлічної системи принтерів Domino A-Series. Цей елемент призначений для фінішної очистки робочої суміші безпосередньо перед її подачею у вузол генератора крапель. Основна функція деталі полягає у видаленні найдрібніших сторонніх часток, які можуть потрапити в систему під час дозаправки або утворитися внаслідок природного зносу внутрішніх компонентів помпи та клапанів.
Технічно фільтр являє собою компактний герметичний модуль з багатошаровим фільтруючим матеріалом, що має номінальну пористість 10 мкм. Корпус виготовлений зі спеціального стійкого полімеру, який не вступає в реакцію з агресивними компонентами чорнила на основі метилетилкетону (МЕК) або етанолу. Завдяки високій щільності намотки фільтруючого волокна, виріб забезпечує стабільну пропускну здатність навіть при високих значеннях робочого тиску, що характерно для швидкісного друку на лініях A-Series.
Технічні характеристики та переваги:
- Ступінь фільтрації 10 мкм — оптимальний бар’єр для захисту сопел розміром від 40 мкм до 75 мкм;
- Хімічна інертність матеріалів — повна сумісність з усіма типами стандартних та пігментних чорнил Domino;
- Висока механічна міцність — здатність витримувати гідравлічні удари під час запусків та зупинок принтера;
- Мінімальний гідродинамічний опір — збереження заданого тиску в системі без додаткового навантаження на помпу.
У загальній архітектурі принтера цей фільтр встановлюється в магістраль подачі після основного насосного вузла. Його роль у системі є визначальною для якості маркування: навіть одна мікрочастинка, що перевищує за розміром 10 мкм, здатна змінити траєкторію польоту краплі або повністю заблокувати канал сопла. Це призводить до викривлення символів, появи «пухнастих» країв на тексті або аварійної зупинки обладнання через помилку фазування.
Рекомендації щодо обслуговування:
- Суворе дотримання регламенту заміни — фільтр необхідно оновлювати під час кожного планового сервісного обслуговування (PM), оскільки накопичення забруднень поступово знижує потік рідини.
- Контроль тиску в системі — якщо датчик тиску фіксує аномальне підвищення навантаження на помпу при чистих основних фільтрах, це може свідчити про критичне засмічення фільтра 10 мкм.
- Заміна при зміні типу чорнила — для запобігання змішуванню несумісних хімічних складів рекомендується встановлювати новий фільтруючий елемент при переході на інший колір або базу чорнила.
Даний компонент повністю сумісний з усіма моделями лінійки A-Series, включаючи класичні принтери A100, A200, A300 та версії Pinpoint. Використання справного фільтра 10 мкм DB14831 дозволяє уникнути дороговартісного ремонту друкуючої головки та забезпечує безперебійну роботу виробничої лінії в інтенсивному режимі.
