Кабель материнської плати та передньої панелі VB-PC1873 — технічний огляд
Кабель материнської плати та передньої панелі VB-PC1873 є критично важливим компонентом електронної системи промислових маркувальних принтерів Videojet 1000 Series. Цей 34-контактний інтерфейсний шлейф забезпечує безперебійний та високошвидкісний обмін даними між головним процесорним модулем (материнською платою) та модулем інтерфейсу користувача, що розташований на передній панелі пристрою. Надійність цього з'єднання безпосередньо впливає на стабільність роботи всього маркувального обладнання, оскільки через нього передаються команди керування та сигнали зворотного зв'язку.

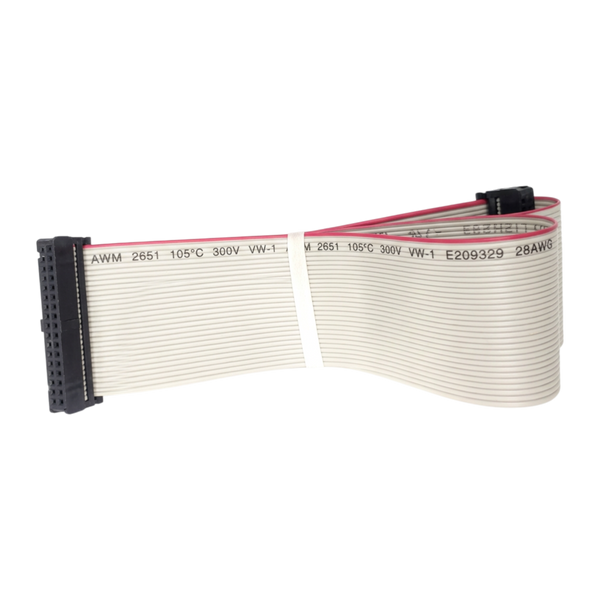

Конструктивно VB-PC1873 являє собою багатожильний плоский кабель (шлейф) з прецизійними роз'ємами на 34 контакти, що гарантують щільне прилягання та стабільну передачу електричних імпульсів без втрат. Використання високоякісних мідних провідників з низьким питомим опором мінімізує ризик виникнення електромагнітних перешкод або спотворення сигналів, що особливо важливо для коректного відображення графічної інформації на LCD-панелі та точного розпізнавання команд з мембранної клавіатури в умовах інтенсивного промислового виробництва з високим рівнем електронного шуму.
Технічні характеристики та переваги:
- Висока механічна гнучкість шлейфу, що дозволяє проводити безпечний монтаж у обмеженому внутрішньому просторі корпусу без ризику зламу внутрішніх жил.
- Надійна фіксація 34-пінових конекторів з посиленими затискачами, що запобігає самовільному від'єднанню або послабленню контакту внаслідок постійних вібрацій конвеєра.
- Стійкість зовнішньої ізоляції до агресивного впливу парів розчинників (мейкапу) та чорнила, що завжди присутні в робочій зоні краплеструменевих принтерів.
- Оптимальна довжина та конфігурація кабелю, розрахована спеціально для внутрішньої архітектури корпусів Videojet 1000 Series для запобігання натягу.
- Висока пропускна здатність, що забезпечує миттєвий відгук інтерфейсу користувача на дії оператора.
Даний кабель відіграє роль основної магістралі передачі даних у системі керування принтером. Він встановлюється всередині герметичного корпусу (Cabinet), з'єднуючи відповідні роз'єми на платі контролера та блоці дисплея. Будь-яке пошкодження цього вузла, навіть мікротріщина однієї з 34 жил, призводить до повної або часткової втрати працездатності інтерфейсу: відсутності зображення, появи артефактів на екрані, некоректної роботи сенсора або клавіш, що робить подальшу експлуатацію обладнання неможливою та вимагає негайної заміни запчастини.
Рекомендації щодо обслуговування:
- Регулярна перевірка цілісності ізоляції та відсутності різких перегинів або заломів шлейфу під час проведення планових сервісних робіт усередині електронного відсіку.
- Контроль стану контактних груп на обох кінцях кабелю: при виявленні ознак окислення, пилу або нальоту необхідно провести делікатну очистку спеціалізованими засобами для електроніки.
- Дотримання особливої обережності при відкритті передньої панелі або заміні материнської плати, щоб уникнути надмірного механічного натягу або випадкового виривання кабелю з гнізда, що може пошкодити доріжки на платі.
- Перевірка щільності посадки конекторів у роз'ємах після будь-яких маніпуляцій з електронікою принтера.
Кабель VB-PC1873 повністю сумісний з усіма моделями лінійки Videojet 1000 Series, включаючи популярні принтери 1210, 1220, 1510, 1520, 1610, 1620 та їх високошвидкісні модифікації (UHS), забезпечуючи еталонну надійність електронних комунікацій.
