Ця стаття про те, як маркування вторинного і транспортного пакування вбудовується в реальну лінію: у якій послідовності стоять вузли, де саме наносити код на короб, коли потрібен великосимвольний принтер, а коли принтер-аплікатор етикеток, і які помилки на етапі проєктування лінії потім коштують ручної роботи щозміни.

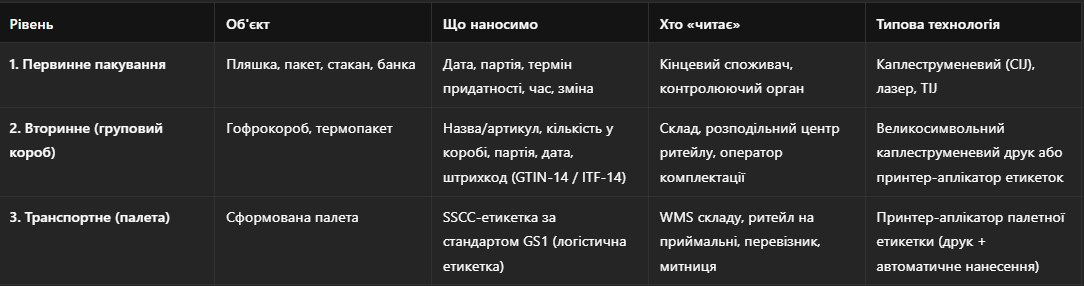

Три рівні маркування: продукт → короб → палета (і чому їх плутають)
Плутанина виникає тому, що всі три рівні називають одним словом «маркування», хоча в них різні цілі, різні читачі та різні технології.
Ключова відмінність, яку варто зафіксувати: рівень 1 відповідає на питання «що це і до якої дати», рівень 2 — «скільки і з якої партії», рівень 3 — «яка саме це логістична одиниця і що в ній».
Три рівні мають бути пов'язані одним ідентифікатором партії. Саме зв'язок, а не наявність кодів окремо, дає те, за що ритейл і аудитори цінують систему: можливість від палети на складі дійти до конкретної зміни розливу.

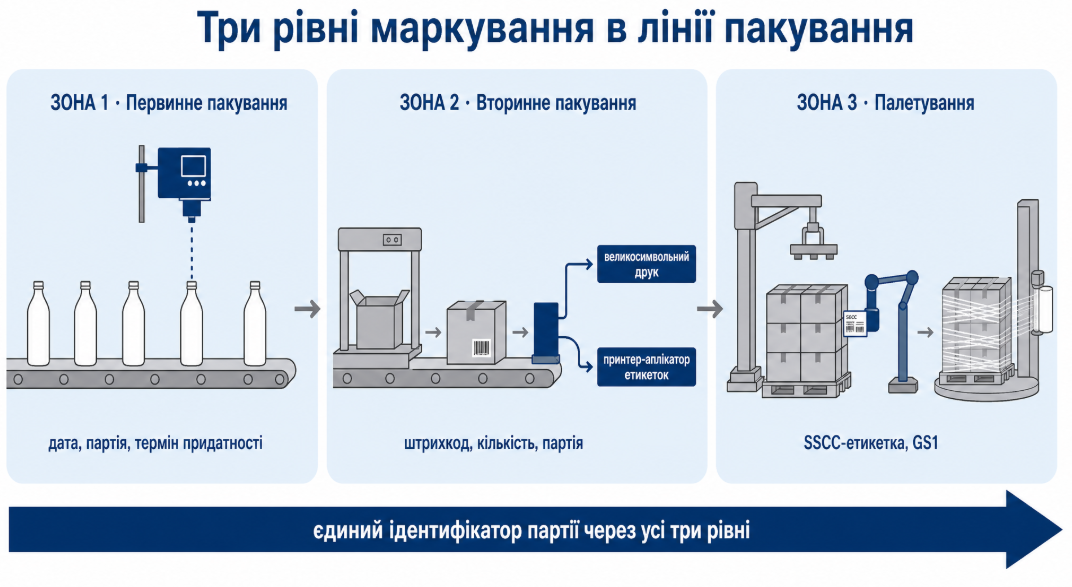

Загальна схема лінії
Нижче — типова послідовність зон на лінії з повним маркуванням трьох рівнів. Схема універсальна для розливу, молочки, сипких продуктів і побутової хімії; змінюється тільки набір обладнання в кожній зоні.
Читати схему варто злива направо, звертаючи увагу на точки маркування (виділені кольором) саме вони визначають, де в потоці має бути вільний доступ, стабільна швидкість і місце під обладнання.
Маркування короба: великосимвольний друк vs принтер-аплікатор етикеток
Це головне технологічне рішення на другому рівні. Обидва варіанти працюють, але вони не взаємозамінні.
Спершу про поверхню. Гофрокартон складніший за скло чи ПЕТ: він пористий, має нерівності по ребрах, вбирає чорнило і «розмиває» тонкі елементи. Тому технологія, яка дала ідеальний код на пляшці, на коробі може дати нечитабельний штрихкод.
Великосимвольний каплеструменевий друк (large character)
Наносить символи безпосередньо на гофру, без розхідників у вигляді етикеток.
Коли обирати:
-
потрібні змінні дані середньої складності: артикул, партія, дата, кількість;
-
висока швидкість лінії і безперервний потік коробів;
-
потрібна низька собівартість нанесення на одиницю (немає етикетки як розхідника);
-
маркування наноситься на власний, не «іміджевий» короб.
Обмеження:
-
на пористій гофрі складніше отримати штрихкод високого класу якості — особливо якщо ритейл вимагає верифікацію за ISO/GS1;
-
обмежена графіка: логотипи, дрібний текст, багато змінних полів реалізувати важче;
-
потрібна відносно рівна ділянка на коробі не по ребру і не по шву.
Принтер-аплікатор етикеток (print & apply)
Друкує етикетку і автоматично наклеює її на короб у потоці.
Коли обирати:
-
потрібен гарантовано читабельний штрихкод (ITF-14, GS1-128, DataMatrix) із верифікацією;
-
багато змінних даних і графіки: назва, артикул, склад, кількість, кілька кодів;
-
маркування на замовлення різних мереж із різними вимогами до оформлення;
-
поверхня короба не дає стабільного прямого друку (сильно пориста гофра, ламінація, темний картон).
Обмеження:
-
етикетка і риббон постійна витрата;
-
більше механіки, отже більше точок обслуговування;
-
потрібно місце під аплікатор і доступ для перезарядки рулону.
Практичне правило. Якщо на коробі критичний штрихкод для мережі принтер-аплікатор. Якщо потрібні дата, партія і артикул на потоці власного гофрокороба великосимвольний друк. Часто оптимальне рішення комбіноване: великосимвольний друк технологічних даних + етикетка з логістичним штрихкодом.
Формування і закриття короба: де в цьому потоці місце маркування
Найчастіша помилка проєктування не вибір принтера, а його місце в лінії.
Правильна послідовність у зоні вторинного пакування:
-
Формувальник коробів формує і фіксує дно.
-
Наповнення укладання продукту (вручну або пакувальним автоматом).
-
Закриття короба заклеювання клапанів скотчем або клеєм.
-
Маркування короба після повного закриття, на рівній площині, при стабілізованому положенні короба.
-
Транспортер до палетування.
Чому маркувати треба після закриття: до заклеювання клапани нерівні й рухливі, короб «дихає», і код лягає на шов або на нерівність. Це головна причина браку маркування на гофрі.
Друга частина того самого правила: короб маркується до палетування, палета до обмотки. Порушення цієї послідовності означає, що персонал буде наносити етикетки вручну або, ще гірше, різати стретч і переобмотувати палету.
Палетування і маркування палети: SSCC-етикетка, вимоги ритейлу і GS1
Третій рівень — те, де найчастіше зупиняється вихід у велику мережу.
SSCC (Serial Shipping Container Code) унікальний серійний код логістичної одиниці за стандартом GS1. Він унікальний для кожної конкретної палети і не повторюється. Саме SSCC дозволяє WMS ритейлу прийняти палету одним скануванням, а не перерахунком коробів.
Логістична етикетка GS1 зазвичай містить:
-
SSCC у вигляді штрихкоду GS1-128 (обов'язковий елемент);
-
GTIN вкладеного товару та кількість одиниць;
-
номер партії та дату (виробництва / придатності);
-
текстову зону, дубльовану для людини.
Практичні вимоги, які висуває ритейл:
-
етикетка наноситься на дві суміжні сторони палети (щоб її можна було відсканувати без розвороту вантажу);
-
висота розміщення регламентована (типово в межах нижньої частини палети, конкретні значення дає мережа);
-
етикетка має бути зверху стретч-плівки або під нею, але з гарантованою читабельністю і саме тут виникає найпоширеніша помилка (див. наступний блок);
-
клас якості штрихкоду має відповідати вимогам мережі тому автоматичний принтер-аплікатор із верифікацією надійніший за ручне наклеювання.
Технологічно правильна послідовність у зоні палетування: палетайзер → принтер-аплікатор палетної етикетки → палетообмотувач. Одна перестановка вузлів тут визначає, чи буде на складі ручна операція щозміни.
Типові помилки
1. Нечитабельний код на гофрі. Причини: друк по шву або ребру, надто дрібний шрифт для пористої поверхні, спроба нанести високоякісний штрихкод технологією, не призначеною для цього. Наслідок вантаж не сканується на приймальні.
2. Етикетка на шві короба. Аплікатор наклеює етикетку частково на скотч або на стик клапанів. Вона відходить під час транспортування, а штрихкод має злам по лінії шва і не читається.
3. Маркування палети після обмотки. Найдорожча помилка: етикетка наклеюється поверх стретчу вручну, часто криво, часто відпадає. Або зворотний варіант палету обмотали до нанесення етикетки, і персонал ріже плівку. Правильно: етикетка наноситься до обмотки, а плівка забезпечує її читабельність, або аплікатор працює після обмотки як окрема запроєктована операція.
4. Розрив між рівнями. На продукті одна партія, на коробі інша, на палеті партії немає взагалі. Формально маркування є на всіх рівнях фактично прослідковуваності немає, і при відкликанні партії доведеться перевіряти весь склад.
5. Маркування не враховує зміну швидкості лінії. Код, налаштований на номінальній швидкості, зсувається на розгоні та при сповільненні. На вторинному пакуванні це проявляється сильніше, ніж на первинному, бо потік коробів менш рівномірний.
Що це дає бізнесу: відстеження партії по всьому ланцюгу
Прямі результати повного маркування трьох рівнів:
-
Приймання без ручного перерахунку. Палета зі SSCC приймається одним скануванням менше часу на розвантаженні, менше суперечок із мережею.
-
Відкликання партії за годину, а не за тиждень. Коли партія зв'язана від продукту до палети, можна точно визначити, які саме палети на яких складах підлягають вилученню. Це різниця між локальним відкликанням і зупинкою всього відвантаження.
-
Доступ до великого ритейлу й експорту. Маркування короба і палети за GS1 це фактично умова входу, а не конкурентна перевага.
-
Менше ручної роботи. Кожна правильно спроєктована точка маркування знімає операцію, яку інакше робить людина на кожній палеті кожної зміни.
-
Готовність до аудиту. Прослідковуваність, підтверджена кодами, а не журналами, проходить перевірку значно швидше.
Висновок
Маркування вторинного і транспортного пакування це не «ще один принтер», а частина проєкту лінії. Технологія (великосимвольний друк чи принтер-аплікатор) вибирається під поверхню, швидкість і вимоги до штрихкоду. Але навіть ідеально підібране обладнання не дасть результату, якщо порушена послідовність вузлів: короб маркується після закриття і до палетування, палета до обмотки.
