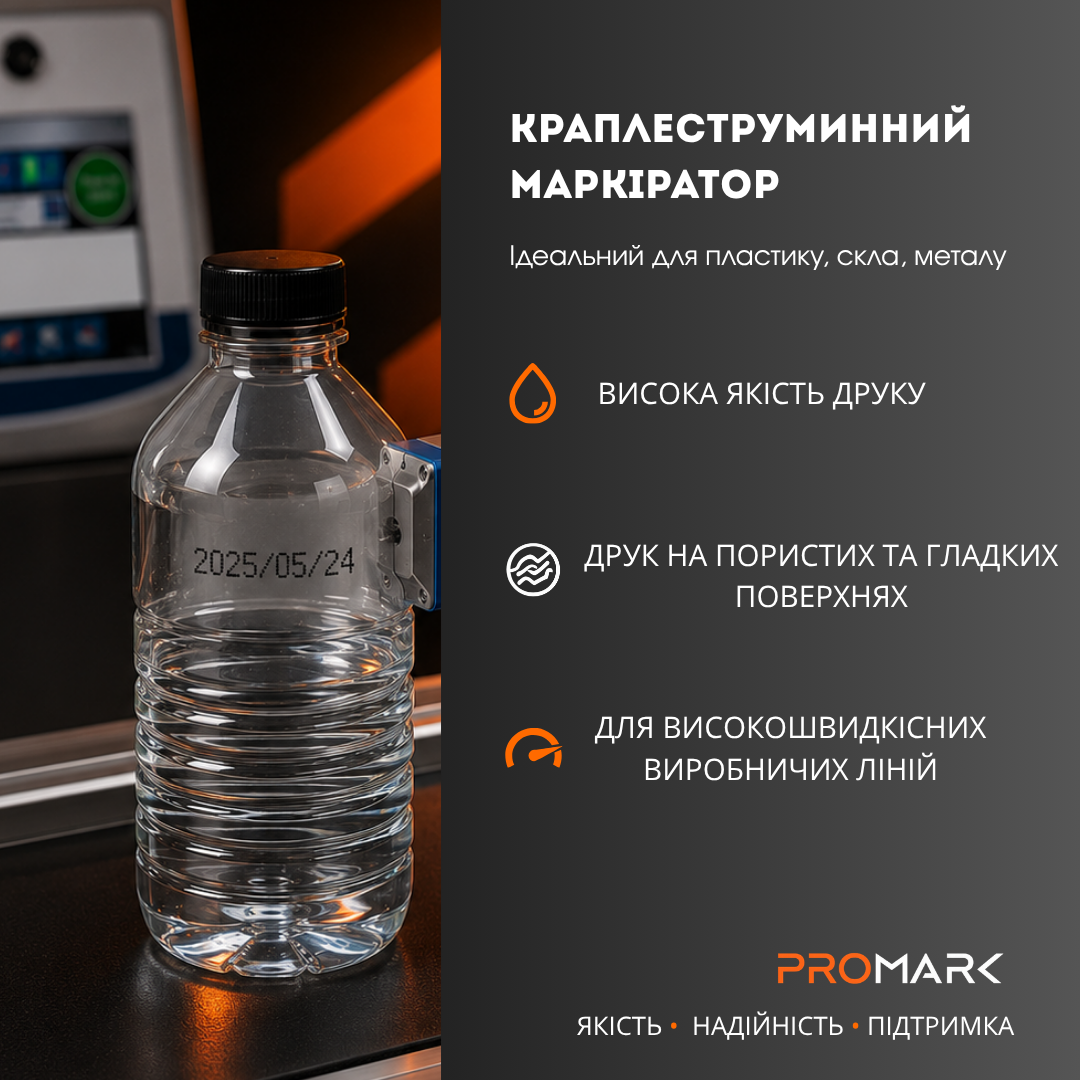

Як працює краплеструминний друк (CIJ) — і в чому його переваги

CIJ-маркіратор генерує безперервний потік мікрокрапель чорнила під тиском. Кожна краплина отримує електричний заряд і відхиляється електростатичним полем у потрібну точку зображення; невикористані краплі повертаються в систему й циркулюють повторно. Звідси й назва — continuous inkjet, «безперервний струмінь».

Що це дає на практиці:

  • Швидкість. CIJ друкує на лініях зі швидкістю руху продукту до 300 м/хв і більше — конвеєр не доведеться сповільнювати.

  • Будь-які поверхні. Сольвентні чорнила висихають за частки секунди, тому CIJ упевнено маркує непористі матеріали: ПЕТ і поліетиленову плівку, скло, метал, ламінований картон, ПВХ-ізоляцію кабелю.

  • Дистанція друку. Безконтактне нанесення на відстані понад 12 мм від поверхні — можна маркувати нерівні, круглі та вібруючі об'єкти (пляшки, банки, труби, кабель на розмотці).

  • Витривалість — universal workhorse. CIJ спроєктований для роботи 24/7 у складних умовах цеху: вологість, пил, перепади температур. Це «робоча конячка» харчових, хімічних та кабельних виробництв по всьому світу.

  • Широка палітра чорнил. Пігментні, термохромні, харчові (food grade), УФ-видимі, лугозмивні — під специфічні задачі.

Зворотний бік: CIJ — це гідравлічна система з насосом, фільтрами та розчинником (makeup). Вона потребує регламентного обслуговування, а вартість входу вища, ніж у TIJ.

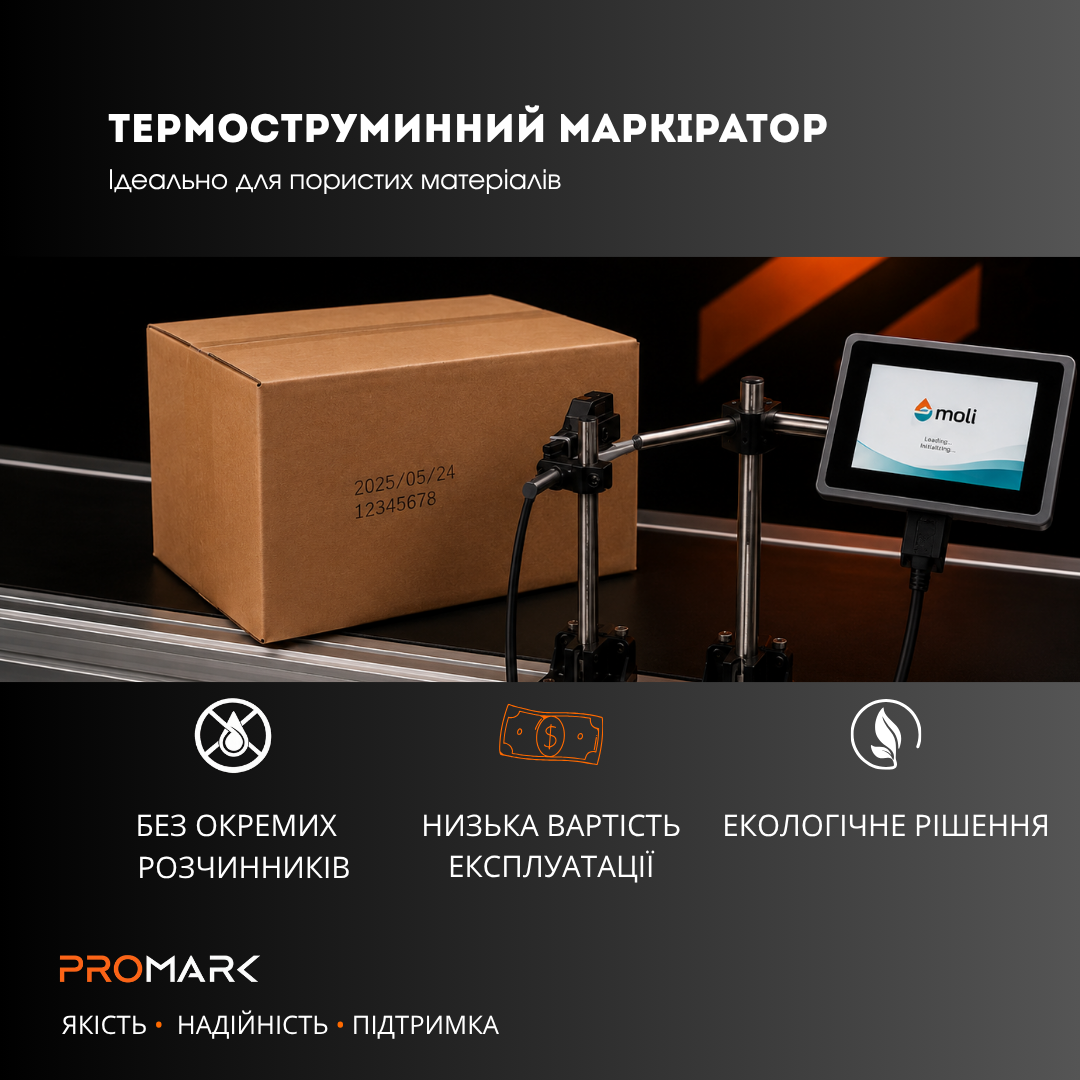

Як працює термоструминний друк (TIJ) — і в чому його переваги

TIJ — та сама технологія, що у офісних струминних принтерах HP, адаптована для промисловості. Мікронагрівальні елементи в картриджі миттєво скипаючи чорнило, «вистрілюють» краплю через сопло. Уся «механіка» — насос, сопла, система подачі — знаходиться всередині змінного картриджа.

Переваги, які роблять TIJ привабливим:

  • Якість друку. Роздільна здатність до 600 dpi — це чіткі дрібні шрифти, логотипи, QR- та DataMatrix-коди, які стабільно зчитуються сканерами. CIJ з його ~60–90 dpi такої деталізації не дає.

  • Простота. Заміна картриджа = заміна друкуючої головки. Немає насосів, фільтрів, розчинників і промивань. Обслуговування зводиться до протирання сопел серветкою.

  • Нижча ціна входу. Стаціонарний TIJ-маркіратор коштує в рази дешевше за CIJ-систему — це найдешевший спосіб почати автоматичне маркування.

  • Чистота та компактність. Немає випарів розчинника, прилад займає мінімум місця, легко інтегрується у наявну лінію.

Обмеження: класичні водні чорнила TIJ найкраще працюють на пористих і напівпористих поверхнях — картон, папір, дерево, гіпсокартон. Для плівки та пластику потрібні сольвентні картриджі, які дорожчі й мають нюанси з часом висихання. Висота друку одного картриджа — 12,7 мм (нарощується кількома головками), а дистанція до поверхні критична: 2–5 мм, інакше якість «розсипається».

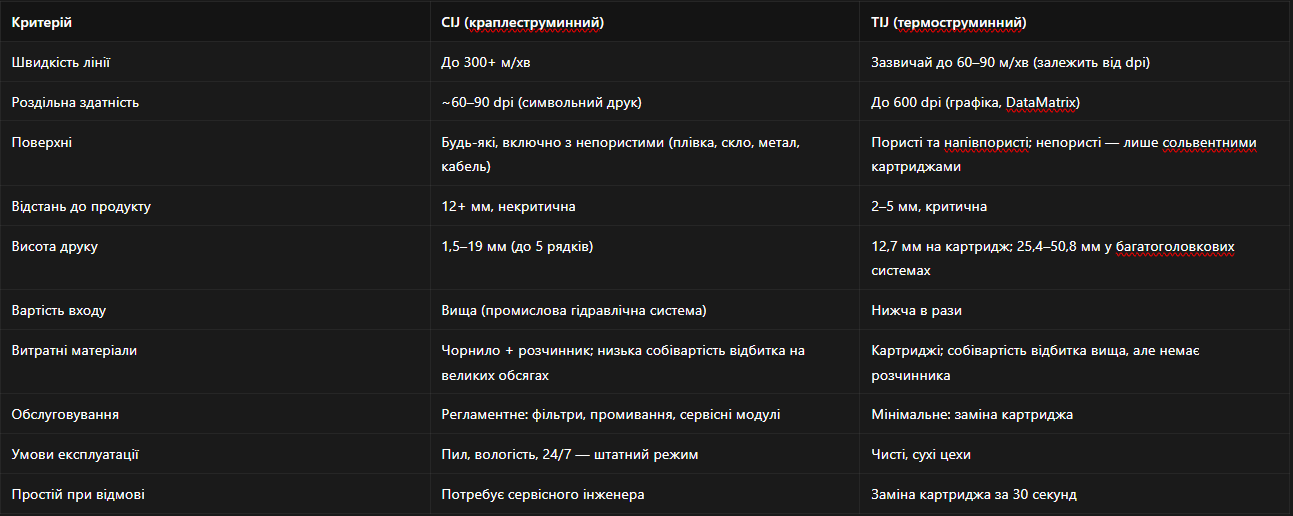

Порівняльна таблиця: швидкість, вартість чорнил, обслуговування, ресурс



Для яких галузей і продукції що краще

Харчова промисловість. Швидкісні лінії розливу (ПЕТ, скло, банка) — однозначно CIJ: вологість, конденсат на тарі та швидкість конвеєра для нього штатні умови. Маркування гофрокоробів та групової упаковки — TIJ: водні чорнила чудово лягають на картон, а 600 dpi дає читабельні логотипи та штрихкоди.

Фармацевтика. Серіалізація та DataMatrix-коди на картонних пачках — територія TIJ: тут вирішує роздільна здатність і стабільне зчитування кодів. Друк на блістерній фользі та флаконах — CIJ зі спеціальними чорнилами.

Будматеріали. Пил і волога цеху, груба поверхня, великі обсяги — CIJ для труб, профілю, цегли, мішків. Для маркування гіпсокартону, плит та дерев'яних виробів добре працює TIJ з водними чорнилами (пориста поверхня).

Кабельна продукція. Тільки CIJ: висока швидкість екструзійної лінії, кругла непориста поверхня ПВХ/ПЕ-ізоляції, потреба в стійкому маркуванні метражу — TIJ тут фізично не конкурент.

Приклади моделей з портфеля PROMARK для кожного типу

CIJ — краплеструминні маркіратори:

  • BestCode 88 — флагман з рейтингом MTBF 40 000 годин (гарантований наробіток до першої ймовірної відмови). До 5 рядків тексту, штрихкоди та графіка, висота друку 1,5–19 мм, безконтактний друк на відстані понад 12 мм. Оптимальний вибір для харчових, кабельних та хімічних виробництв з режимом 24/7.

  • CYKLOP CM730 / CM750 — надійні європейські CIJ-системи для маркування дати, партії та змінних даних на швидкісних лініях.

TIJ — термоструминні маркіратори:

  • Anser X1 — професійна TIJ-система з інтелектуальною друкуючою головкою для інтеграції у виробничі лінії; серіалізація, QR/DataMatrix, чіткий друк до 600 dpi.

  • MoEco 2000 — компактний стаціонарний TIJ-маркіратор з однією головкою: найшвидший і найдоступніший спосіб автоматизувати друк дати на картонній упаковці.

  • Sojet — лінійка TIJ-принтерів для маркування коробів та групової тари, включно з багатоголовковими конфігураціями до 50,8 мм висоти друку.

  • Bentsai B40 / B45 — ручні TIJ-маркіратори для складу, дрібних серій та маркування там, де стаціонарну систему ставити недоцільно.

Усе обладнання постачається з офіційною гарантією, а сервісні інженери PROMARK виконують діагностику, ремонт і пусконалагодження по всій Україні.




Висновок: як обрати — і що робити далі

Універсальної відповіді «CIJ чи TIJ» не існує — є правильна відповідь під ваші швидкість лінії, поверхню та обсяг друку:

  • Обирайте CIJ, якщо лінія швидкісна, поверхня непориста (плівка, скло, метал, кабель), а цех далекий від стерильності. Це витриваліша технологія з нижчою собівартістю відбитка на великих обсягах.

  • Обирайте TIJ, якщо друкуєте на картоні чи інших пористих поверхнях, потрібна висока якість кодів (600 dpi), а бюджет входу та простота обслуговування критичні.

  • Рахуйте TCO, а не цінник. Вартість обладнання — лише частина рівняння. Витратні матеріали, сервіс та простої за 3–5 років експлуатації важать більше, і правильний вибір технології економить 15–30% сукупної вартості володіння.
