Вузол модуляції для принтерів Markem-Imaje 9232/9410/9450
Вузол модуляції EB38980 є ключовим компонентом друкуючої головки типу G, що застосовується в промислових маркувальних принтерах серій 9232, 9410 та 9450. Цей механізм відповідає за перетворення безперервного струменя чорнила на окремі краплі однакового розміру, що є основою технології безперервного струменевого друку (CIJ).
Призначення та принцип роботи
Принцип роботи вузла базується на використанні п'єзоелектричного резонатора, який створює механічні коливання високої частоти під впливом електричного сигналу від материнської плати. Під дією цих вібрацій струмінь чорнила, що проходить через вузол сопла під тиском, розривається на стабільну послідовність мікроскопічних крапель на строго визначеній відстані від пластини сопла. Правильна модуляція критично важлива для подальшого заряджання кожної краплі в зарядному каналі та їх точного відхилення пластинами на поверхню продукту. Будь-які відхилення в роботі цього вузла призводять до розмиття тексту, появи небажаних точок (сателітів) або повної зупинки процесу друку через помилку формування крапель.
Вузол модуляції EB38980 взаємодіє з гідравлічною системою принтера, отримуючи чорнило під стабільним тиском, та електричною частиною, яка задає частоту та амплітуду модуляції. Стабільність точки розриву струменя безпосередньо залежить від технічного стану резонатора всередині вузла. У процесі роботи вузол забезпечує синхронізацію між швидкістю потоку рідини та частотою ударів п'єзоелемента, що дозволяє формувати до 100 000 крапель на секунду з ідеальною повторюваністю характеристик кожної краплі.
Конструкція та матеріали

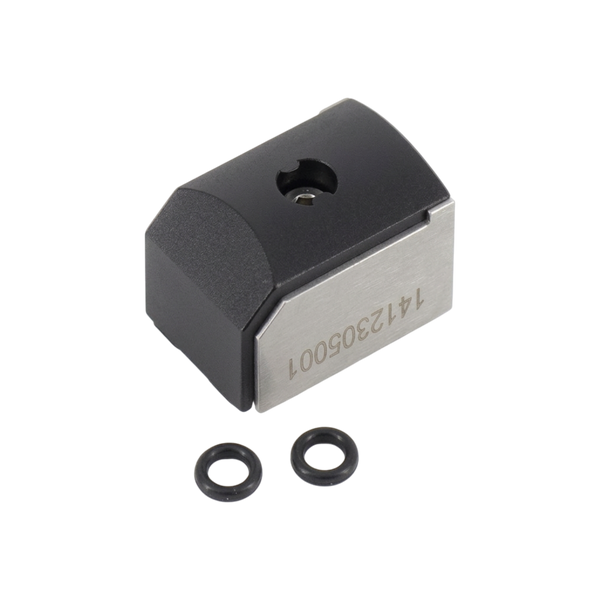

Конструкція вузла модуляції EB38980 розрахована на тривалу роботу в умовах постійних вібрацій та контакту з агресивними компонентами чорнила та розчинника. Внутрішні канали мають прецизійну обробку для мінімізації турбулентності потоку, а корпус виготовлений зі спеціальних полімерів та нержавіючої сталі, що запобігає хімічній деградації. Чорний колір корпусу позначає специфічну модифікацію для головок типу G, що працюють зі стандартними роздільними здатностями друку.
Висока точність виготовлення внутрішніх камер дозволяє уникнути застійних зон, де могло б накопичуватися підсохле чорнило. Електричні з'єднання надійно ізольовані від гідравлічного контуру, що виключає короткі замикання при використанні електропровідних чорнил. Вузол кріпиться безпосередньо до шасі друкуючої головки, забезпечуючи жорстку фіксацію та правильне центрування відносно інших електродів.
- Регулярна перевірка параметрів модуляції через сервісне меню принтера дозволяє вчасно виявити ознаки зносу п'єзоелемента або часткове засмічення каналів, що впливає на амплітуду сигналу.
- Під час процедури очистки друкуючої головки слід уникати прямого механічного впливу на корпус модуляції або використання ультразвукових ванн без спеціальних регламентів, щоб не пошкодити крихку структуру п'єзокристала.
- Використання сумісних, але неякісних витратних матеріалів може призвести до утворення мікровідкладень всередині вузла, які демпфують вібрації та роблять неможливим стабільний друк на високих швидкостях.
Вузол модуляції EB38980 повністю адаптований для роботи в принтерах 9232, 9410 та 9450, забезпечуючи відновлення заводської якості маркування. Заміна компонента рекомендується при неможливості стабілізації фази крапель або при виявленні витоків чорнила через корпус вузла.
