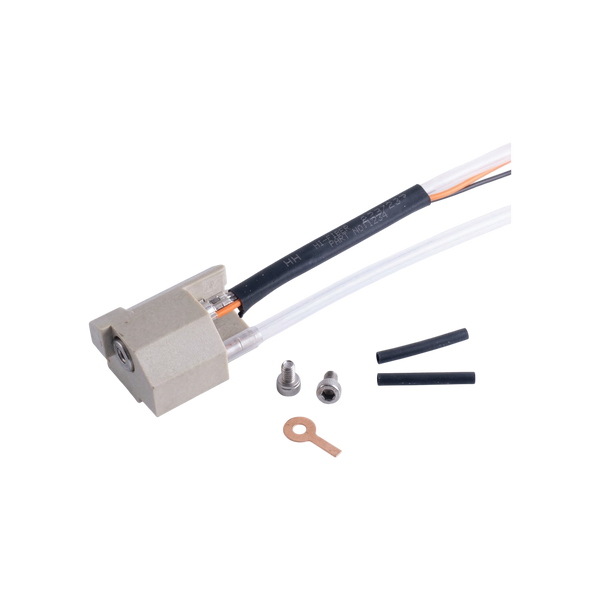

Вузол сопла 43 мкм (NOZZLE ASSEMBLY 43μ) WB200-0467-141 для Videojet 400 серії та Willett

Вузол сопла WB200-0467-141

Вузол сопла з діаметром 43 мкм є гідродинамічним серцем друкувальної голівки принтерів Videojet 400 серії (зокрема Videojet 43s) та обладнання Willett. Цей прецизійний компонент відповідає за формування безперервного ламінарного струменя чорнила та його мікроскопічне розбиття на ідеально рівні краплі. Від фізичного стану сопла безпосередньо залежить геометрія, чіткість та стабільність нанесення маркування на виробничому конвеєрі.

1. Механіка роботи: Всередині вузла чорнило під високим тиском проходить крізь вбудований камінь (рубін або сапфір) з еталонним отвором діаметром рівно 43 мкм. Одночасно п'єзоелектричний резонатор генерує високочастотні акустичні коливання, які змушують суцільний струмінь розбиватися на окремі краплі із жорстко заданою частотою для подальшого отримання заряду.

2. Ознаки несправності: Основна проблема — часткове або повне засмічення мікроотвору сухим пігментом чорнила. Це призводить до викривлення струменя, який перестає потрапляти в жолоб, викликаючи миттєві помилки «Gutter Fault» та «Phase Error». Також можлива деградація самого п'єзокристала, через що принтер втрачає здатність розбивати струмінь, видаючи суцільну лінію чорнила.

3. Протокол заміни: Вузол є високоточною нерозбірною деталлю і замінюється комплектом. Категорично забороняється прочищати отвір металевим дротом або голками — це гарантовано зруйнує кристал. Після встановлення нового сопла обов'язково проводиться механічне юстирування напрямку струменя (за допомогою ключа) та програмне калібрування напруги модуляції в сервісному меню.
